全  站关键词

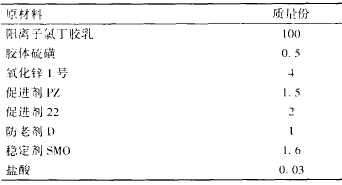

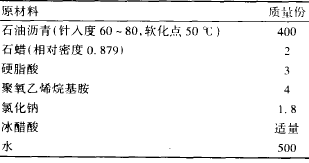

曲秀芳，庄 涛 ( 青岛科技大学，山东青岛 266042) 摘要：介绍了氯丁胶乳改性阳离子乳化沥青的配方、 工艺及其性能特点     关键词：氯丁胶乳；阳离子乳化沥青；耐高温；耐寒     1 引言     市场对桥梁建造的安全性要求日益苛刻，传统方法是当桥体建成后，直接在水泥面上铺设沥青。但施工后一经碾压，沥青便卷起．说明路面上的尘土没被湿润而成为隔离层，雨水很容易侵入沥青下的水泥面，再沿水泥的毛细孔渗入，导致钢筋锈蚀，给大侨造成潜在危 险。近年来，设计部¨在进行桥梁设计时，普遍增加了防水层 一般阳离子水乳化沥青能与水泥或灰尘产生“阴 阳相吸”的效果，从而堵塞了雨水入侵的通道，能确保钢筋不会因水泥透水而锈蚀     2 配方与工艺     2 ．1 A 组分 ( 沥青的水乳化 ) 制备     A 组分配方见表 1 。 表 1 A 组分配方     A 组分的制备工艺如下：     (1) 将沥青、石腊和硬脂酸在 140 ℃ 下加热熔融制成沥青液，保温备用。     (2) 将水加热至 80 ℃时加入聚氧乙烯烷 胺和氯化钠，溶解后用冰醋酸调节 pH 为 6 ， 注入匀化机中 再 将 140 ℃ 的沥青液徐徐加入匀化机中进行乳化，即成阳离子水乳化沥青。保温备用。     2 ．2 B 组分制备     B 组分配方见表 2 。 表 2 B 组分配方       2 ．3 成品 ( 氯丁橡胶改性阳离子乳化沥青 ) 制备     按 A 组分： B 组分 =100 ： 30 的比例 ，将 B 分组注入 140 ℃ 的 A 组分中，匀化后即得成品。     3 结果与分析     3 ．1 试验样品制备     将成品涂到玻璃片上，采取涂一层，待干燥后再涂第二层的方法，一般需涂 6 ～ 10 遍，使涂片达 1 ． 5 mm 左右，干燥后揭下 ( 因涂料黏附性强，玻璃片需先涂腊再用 ) 待测。     3 ．2 主要技术指标     主要技术指标见表 3 。 表 3 乳化沥青测试结果     由表 3 可见乳化沥青被氯丁胶乳改性后，耐热性 由 90 ℃ 提高到 1 60 ℃ ，延伸率由 200 ％提高到 600 ％以上，且黏结强度提高 3 倍，干燥时间也大大缩短。     4 结语     沥青具有常温脆裂、高温流淌的特性，很难适应一年四季高、低温差的实际需求。应用氯丁胶乳对其改性后，由于氯丁胶乳中配有硫化体系，使产品的弹性大大提高， ( 涂膜干燥后呈弹性橡胶片状 ) ，达到了高温 160 ℃ 不流淌，低温- 20 ℃ 不脆裂；与基础的黏结强度由 0 ． 2 MPa 提高到 0 ． 6 MPa ；拉伸延伸率由 200 ％提高到 660 ％ 。此产品属水性涂料，保护环境、施工简便。 2002 年被应用在青岛东西高速大桥上，施工时由于干燥时间短，能够边喷涂，边干燥，所以施工速度很快，施工质量很高。   资料来源: hc360慧聪网      按上述配比称量后投入球磨机，研磨20h 制得 B 组分。 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
