全  站关键词

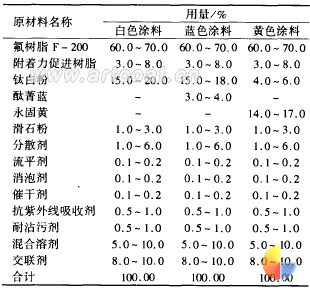

 张祖文 ( 大连振邦氟涂料股份有限公司 1 16036) 摘要：概括了塑钢型材用双组分氟碳漆的特点和功能。通过对树脂、溶剂、颜填料、助剂、交联剂的种类 和用量进行分析，得到了效果优良的配方。     关键词：氟碳漆；塑钢型材；树脂     目前我国有塑钢门窗生产线 3 300 多条，每年可生产 6 000 万 m2 门窗，为 3 亿 m2 的建筑配套。由于塑钢门窗具有易加工，价格较铝合金门窗低，密封 性能好等优点，在门窗市场上是继木质门窗后占据 主导的门窗材料。     因门窗直接受到阳光照射，紫外线会加速 PVC 型材的老化，缩短门窗的使用寿命，克服以上缺憾最有效的方法就是在型材的表面涂装一层涂料，既美观又可达到抗老化的目的。由于氟碳涂料中的基料氟树脂所含 C — F 键是已知的最强的分子键之一，键能高达 486 J ／ mol ，而且键距短。因此，氟碳涂料具 有优异的耐酸、耐碱、耐温、自润滑、抗辐射性等性 能。但是，在塑钢型材上直接涂覆氟碳涂料，附着力达不到要求。目前国外还没有关于在塑钢型材上直接涂覆附着力好、能适应塑钢型材软化温度低的氟碳涂料的报道。本研究制得了塑钢型材用双组分氟碳漆并作了性能分析。     1 实验部分     1 ． 1 原材料     实验选用大连振邦产氟树脂 F — 200 、德固萨公司的 LTW — B 附着力促进树脂、 LTH 附着力促进树脂，拜耳公司生产的耐候性能优异的 N—75 脂肪族多异氰酸酯作为交联剂，其它原料包括进口或国产催干剂、抗紫外线吸收剂、耐沾污剂和溶剂，进口金红石型钛白粉、酞菁蓝、永固黄、滑石粉、助剂等。     1 ． 2 配方设计     双组分氟碳涂料配方见表 1 。 表 1 双组分氟碳涂料参考配方  第 1/3 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
