全  站关键词

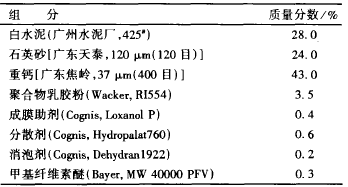

谭 亮，丘宗平，徐玲，胡志滨 ( 建设部建筑涂料工程研究中心，广东深圳 518040) 摘要：制备了不同配方的聚丙烯腈纤维增强腻子，参照相应的标准对腻子的抗裂、抗冲击和抗渗性能进行了表征。试验结果表明，纤维的应用有效地改善了腻子的上述性能。纤维在腻子中的临界长度为 2mm 。 此外，纤维增强腻子展现出了更好的施工性能。 KNP192 聚丙烯腈纤维的最佳添加量为腻子粉质量 的 0 ． 3 ％ ～ 0 ． 4 ％ 。      关键词：聚丙烯腈纤维；腻子；纤维增强腻子；施工性能      1 引言     近10年来，建筑涂料的产品品种、应用规模和质量水平都有了很大的发展，已经成为涂料中产量最大 的品种，占世界涂料总产量的 40 ％ ～ 50 ％ 。然而， 在施涂过建筑涂料的内外墙上，经常会发现表面粗糙、凹凸不平、龟裂纹、起壳、脱落等现象，并进而影响建筑物的使用功能和外观。大量的事实表明，很多情况下这些问题的出现是由腻子的质量所致 。     建筑涂装是一个整体，包括腻子在内的每一涂层的质量都会对其最终性能造成影响。腻子在建筑涂装中的作用有找平、使表面光滑、克服龟裂纹、表现各种风格的花纹和表面质感等。目前，我国成品腻子的品种相对建筑涂料而言还很少，绝大部分都是在施工现场配制，各组分之间没有固定的配比，在客观上造成了 腻子质量的不稳定。     开裂是最常见的腻子缺陷，尤其是外墙腻子。如果能够采取适当的措施以降低腻子的开裂程度，则可以减少甚至消除由其引起的面涂缺陷。混凝土技术的发展给人们以启示，在混凝土中掺入纤维可以使得混凝土的性能得到极大的提高，钢纤维、碳纤维、聚丙烯纤维等已 经在纤维增强混凝土中得到了广泛的应用o 众所周知，纤维能够起到增强作用的前提是在基材中良好的分散，上述提到的各种纤维在水性体系中的分散性均欠佳，而聚丙烯腈 (PAN) 分子结构中的极性腈基 CN 具有亲水性，使得聚丙烯腈纤维可以均匀地分散在水性体系中。     因此，本试验采用聚丙烯腈纤维作为增强材料，研 究了纤维的添加量和纤维的长度对腻子抗裂性能的影 响，并且对聚丙烯腈纤维增强腻子的抗冲击和抗渗性能进行了测试。此外，还考察了纤维的应用对腻子施 工性能的影响。     2 试验部分     试验采用深圳海川化工科技有限公司的 KNP 聚 丙烯腈纤维，此纤维以百分之百聚丙烯腈为原料，采用了独特的生产工艺和特殊的表面处理，是一种专用于 墙体涂装材料的增强纤维。 KNP 纤维共有 KNP192 、 KNP194 和 KNP196 三种规格，长度分别为 2 mm 、 4 mm 和 6 mm 。     首先按表 1 称取相应质量的各组分，加入不同量的纤维，混合均匀。然后在腻子粉中加入适量的水并搅拌均匀，水与腻子粉的质量比约为 30 ： 100 ，水的具体用量根据腻子的黏度进行调整。 表 1 腻子粉配方 用扫描电子显微镜 (JEOL — 6300) 表征纤维增强腻子的微观结构。由于没有纤维增强腻子性能测试的相关标准，因此，试验参照类似纤维增强混凝土的测试标准进行了腻子的性能测试。腻子的抗裂性能和抗冲击性能试验参照 ACI ( 美国混凝土协会 )544 委员会推荐的方法进行；腻子的抗渗性能测试参照工程建设 国家标准 GBJ 82 — 85 《普通混凝土长期性能和耐久性能试验方法》进行。  第 1/4 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
