全  站关键词

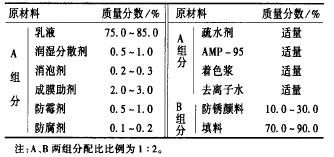

贺克永    (3519 工厂设备科，郑州 450052) 摘要：介绍了水性彩色厚浆防锈涂料的研制、配方设计因素、参考配方、性能指标及施工方法。     关键词：水性涂料；厚浆涂料；防锈涂料    目前随着环境污染的加重，人们越来越注重环保。水性环保涂料是涂料的一个重要发展方向。在防锈涂料方面水性化也是一种必然趋势。笔者一直致力于水性防锈涂料的研究工作，希望水性防锈涂料的性能能达到或超过溶剂型防锈涂料的性能。本文将笔者前一段的研究工作加以总结，与业内人士交流，希望达到更好的效果。     l 配方设计     在配方设计方面增加涂膜的疏水性，能够减弱水分子的透过率，从而提高涂膜的防锈性能，因此配方中应注意降低涂膜的吸水率，如选用吸水率低的乳液；减少润湿分散剂、消泡剂的用量；本试验配方中特别加入疏水剂；厚浆型涂料可以减少涂料的涂刷遍数，而达到较好的防锈性能；利用 IPN 互穿网络成膜机理，提高涂膜的物理机械性能，如硬度、附着力等；采用混料均匀设计法，进行配方优化。综合以上几种因素及方法进 行配方设计。     2 试验     2 ． 1 原料     原料：乳液 ( 进口或国产 ) 、润湿分散剂、消泡剂、疏水剂、成膜助剂、防霉剂、防腐剂、去离子水、 AMP —95 、防锈颜料、填料、着色浆。     2 ． 2 仪器设备     仪器设备： 1 000 ml 三口烧瓶、温度计、无级调速电动搅拌器、冷凝管、加料漏斗、水浴锅、天平、锥形混合机 ( 自制 ) 。      2 ． 3 制备工艺     为便于生产及贮存，该涂料采用 A 、 B 两组分包装。 A 为液料组分，包括乳液、润湿分散剂、消泡剂、防腐剂、防霉剂、成膜助剂、去离子水、疏水剂、着色浆、 AMP — 95 ； B 为粉料组分，包括防锈颜料、填料。     2 ． 3 ． 1 制备 A 组分    按配方量将乳液加入到三口烧瓶中，搅拌下加入润湿分散剂、消泡剂、成膜助剂，用 AMP — 95 调整体系 pH 在 7 ． 0 ～9 ． 5 ，水浴加热，在 (50 ± 2) ℃恒温，缓慢滴加疏水剂， 20 min 滴加完毕，保温 4 h ，然后降至室温 ( 25 ℃ ) ，加入着色浆、防腐剂、防霉剂，搅拌至分散均匀，最后滴加适量的去离子水，调整黏度在 80 ～ 90 KU 之间，即可出料。    2 ． 3 ． 2 制备 B 组分    按配方量采用自制锥形混合试验设备将粉料搅拌混匀，即可包装。若颜填料含水量偏高，为贮存方便，则需进行干燥、研细、过筛等预处理工艺，然后按配方量采用锥形混合机混匀。     2 ． 4 参考配方    在配方筛选过程中发现基本规律是： A 组分与 B 组分比例由大到小变化时，涂膜延伸率随之由大变小；涂膜耐水性由差变好；涂膜硬度由小变大；涂膜附着力由差变好；涂膜耐盐水性由差变好；涂膜耐硝基性由差变好等。参考配方见表 1 。 表 1 参考配方     2 ． 5 性能检测     采用相关国家标准进行性能检测，结果见表 2 。           着色浆赋予防锈涂料不同的颜色，满足客户对颜色的不同选择要求，同时着色浆的加入对涂膜防锈性能应无明显的影响 ( 主要指防锈性能的降低 ) 。着色浆主要以氧化铁红浆、铁黄浆、炭黑浆、钛白浆为主色浆及其复配颜色。 表 2 检测结   第 1/2 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
