全  站关键词

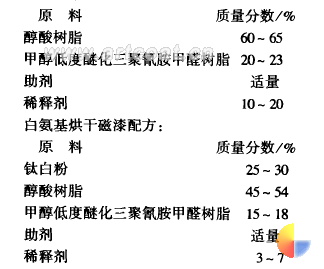

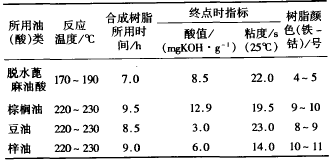

陈艳丽 ( 武汉力诺化学集团有限公司 430035)     摘要：采用脱水蓖麻油酸制短油度醇酸树脂，继而制备氨基漆，并对所制氨基漆进行性能测试。     关键词：脱水蓖麻油酸；短油度醇酸树脂；氨基漆     0 前言     短油度醇酸树脂与甲醇低度醚化三聚氰胺甲醛树脂混合制氨基烘漆，其漆膜色彩鲜艳、光亮坚硬，可用于汽车、玩具、机器部件等金属制品，既可作面 漆，也可作底漆。     通常制备氨基烘漆用短油度醇酸树脂所用一元酸，大多为棕榈油、豆油、梓油等油类，反应采用醇解法，所得树脂颜色较深，以致影响氨基色漆的颜色。而采用脂肪酸法用脱水蓖麻油酸制短油度醇酸树脂，不仅省去了醇解工序，而且反应时间短，所得树脂颜色浅，制得的氨基漆漆膜丰满，光泽高。     1 实验部分     1 ． 1 原料     脱水蓖麻油酸，武汉力诺双虎涂料有限公司库 存；甘油，进口；邻苯二甲酸酐，工业品，湖北省沙市 搏尔得公司产品；苯甲酸，工业品；二甲苯，工业品； 抗氧剂，武汉市海业化工有限公司产品。    1 ． 2 实验配方 实验配方     1 ． 3 树脂合成      将脱水蓖麻油酸、甘油、抗氧剂、邻苯二甲酸酐、 苯甲酸及总投料量 3 ％的二甲苯 ( 作回流 ) 投入带有 分水器，温度计和搅拌的四口烧瓶中，升温至 80 ℃ 左右，待固体溶解后，开动搅拌，继续升温至 170 ～ 190 ℃ ，保温酯化，待酸值和粘度合格后，降温兑稀，出料，备用。     1 ． 4 制漆实验     将所得脱水蓖麻油酸改性醇酸树脂按以下配方制备氨基烘干清漆及氨基烘干磁漆，并对其进行性 能测试。    氨基清漆配方： 氨基清漆配方     其中两配方中，保持醇酸树脂与甲醇低度醚化三聚氰胺甲醛树脂质量之比为 3 ： 1 。 2 结果与讨论     脱水蓖麻油酸制醇酸树脂与其它油类制醇酸的 对比见表 1 。     表 l 脱水蓖麻油酸制醇酸树脂与其它油类的对比 表 l 脱水蓖麻油酸制醇酸树脂与其它油类的对比       氨基清漆性能测试结果见表 2 。白氨基烘干磁漆性能测试结果见表 3 。  第 1/2 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
