全  站关键词

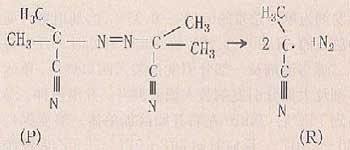

董延庭1，张捷2，翁小龙2，罗新民1，陈波水1    (1.解放军后勤工程学院，重庆 400016；2.中国兵器工业第五九研究所，重庆 400039)     摘要：通过改性方法用丙烯酸树脂单体对聚丁二烯和三元乙丙橡胶线型聚合物进行接枝聚合，对接枝聚合物的发射率、成膜性能和红外光谱特征进行了分析，研制出在红外波段透明性高、发射率低（最低可达 0.19），且成膜性能优良的高透明红外隐身涂料粘合剂。     关键词： 红外隐身涂料；粘合剂；发射率     1、 引 言     随着军事侦察技术的不断发展，世界各国对军事伪装愈来愈重视。隐身技术通过对装备、人员的声、光等特征的控制，达到降低被侦测装备发现的目的。就隐身材料研制而言，在诸多隐身技术中，涂料隐身以 其施工方便、成本低廉、性能优越等特点而一直是各国隐身技术研究的重点。红外隐身是隐身领域研究的重点之一，其机理在于通过采用隐身材料调节目标表面的发射率，改变目标的红外辐射，使其与背景的红外辐射相适应，尽可能降低目标与背景的反差，从而达到隐身的目的。因此，获得低发射率涂料是红外隐身涂料研制成功的关键。      粘合剂是涂料的主要成膜物质，也是影响隐身涂层发射率的主要因素之一。据研究，涂料在红外频段的吸收至少有60％取决于粘合剂。但就降低红外隐身涂料发射率这一目的而言，当前研究较多的是颜填料，粘合剂研究相对较少。因此，要大幅度降低涂料的红外发射率，研制在红外区高透明低发射率的粘合剂至关重要。低发射率红外涂料粘合剂应具备两个必要条件：一是要有红外波段高透明或低吸收性能；二是有良好的物理机械性能。粘合剂的红外透明性能由其所含的化学键、官能团以及结构决定。通常用作涂料粘合剂的树脂在(8～14)mm波长内透明度低、发射率高。即使是许多资料报道的具有优良红外透明性的Kraton树脂，在远红外波段的平均发射率也高达0.84。相比而言，通常含双键的聚合物具有简单的线型结构，红外透明性好，是理想的隐身涂料粘合剂材料。但简单线型高分子往往成膜性能差，难溶于有机溶剂，不适合单独作粘合剂。如果能够对线型高分子进行改性，对高分子结构进行设计，并组成适当的官能团,在不影响透明性的前提下提高成膜性能，就有望获得综合性能较为理想的隐身涂料粘合剂。基于此思路，本文以具有线型结构的聚丁二烯和乙丙橡胶为主要研究对象，采用多种丙烯酸树脂单体对两种聚合物进行改性，得到了透明度高、成膜性能好的红外隐身涂料粘合剂。      2、 实验部分      2.1 粘合剂的制备      2.1.1 原料      聚合物：聚丁二烯、三元乙丙橡胶 , 北京石化总厂生产；单体：甲基丙烯酸甲酯、丙烯酸丁酯、丙烯酸己酯、丙烯酸甲酯、丙烯酸，均为化学纯；溶剂：二甲苯、甲苯、醋酸丁酯、四氢呋喃、正丁醇，均为化学纯；引发剂：偶氮二异丁腈、过氧化苯甲酰，均为化学纯。      2.1.2 基本原理      丙烯酸树脂单体在引发剂作用下与聚合物发生接枝共聚反应，通过自由基的重新组合，使得单体除少数发生副反应而自聚外，大部分接枝到聚合物中，通过以下四个步骤完成接枝反应。      (1)引发剂分解      引发剂以偶氮二甲苯丁腈（AIBN）为例，AIBN受热分解生成两个自由基并放出N2。     (2)双键打开     聚合物以聚丁二烯（PB）、单体以甲基丙烯酸甲酯（MMA）及丙烯酸丁酯（BA）为主。把单体和聚合物溶解在含有AIBN的溶剂中，加热使自由基与丙烯酸树脂单体及聚丁二烯结合，双键被打开。 第 1/4 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
