全  站关键词

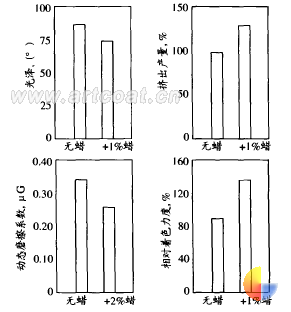

于天诗 ( 南京实验微粉厂 210047)         摘要：简介了 PE ／ EBS 蜡微粉对粉末涂料性能的影响。     关键词： PE ／ EBS 蜡微粉；粉末涂料；应用     聚乙烯蜡 R—(CH 2— CH 2)n — CH 3 ，相对分子质 量 1 000 ～ 5 000 ，是白色、无味、无嗅的惰性物质，可在 104 ～ 130 ℃ 温度下熔融。 N ， N '-乙撑双硬脂酰胺 C38H76H2O2 ， Mw 为 593 ，白色，熔点 142 ～ 144 ℃ ，密 度 0 ． 98 。含 N ， N '- EBS 的聚乙烯蜡微粉 NEW - 0402 ，粒径分布： Dv50 、 6 μ m ， Dv90 、 22 μ m 是粉末涂料的优良助剂。蜡微粉加入粉末涂料树脂中。在挤出过程中起着润滑作用。添加 1 ％ ～ 1 ． 5 ％蜡微粉可 降低螺杆扭矩 10 ％ ～ 15 ％ ，减少电耗，增加单位时 间的生产量。     添加含 N ， N '-EBS 的聚乙烯蜡微粉使粉末涂 料摩擦荷电提高。      涂层中的蜡微粉在加热时，熔融分散于树脂熔体中。冷却成膜时，则从树脂中析出。析出的粒度与 涂层配方及冷却速度有关：快速冷却得到较细的颗 粒。慢速冷却则得到较粗的颗粒。蜡微粉在粉末涂 料成膜过程中从涂层熔体中析出，生成细微的颗粒， 浮在涂层表面，起到纹理、消光、滑爽、抗摩擦、抗粘连、耐沾污的作用。      蜡微粉在粉末涂料中的应用效果：     (1) 纹理、消光：涂膜冷却时蜡微粒从涂液中析出并迁移至涂层表面，产生消光效果。在粉末涂料 中。不同蜡微粉对光泽度的影响不同。添加 1 ％ NEW — O4O2 ， 60 ° 光泽降低 15 ％左右。     (2) 抗划伤、抗磨擦、抗抛光、抗刻印     蜡微粉以分散颗粒形式存在于涂层表面，降低涂层的摩擦系数。当物体撞击涂层表面时，滑动倾向大于划伤倾向，减少摩擦而被抛光的倾向，保持低 光泽的持久性。      添加 1 ％ NEW - 0402 可使涂膜动态摩擦系数从 0 ． 35 降到 0 ． 25 。     (3) 对颜料分散的影响     蜡微粉增强了对颜料团聚体的湿润和分散，使 颜料着色强度提高。加量 1 ％ ～ 3 ％可使颜料着色强度提高 10 ％ ～ 30 ％。     (4) 滑爽、抗粘连、耐沾污、赋予质感     蜡微粉赋予涂膜以舒适的质感、抗粘连、耐沾 污。当异物接触涂膜常常留下黑色的印迹。涂层表面的蜡颗粒可降低这种沾污或使污渍容易擦去。     (5) 对底材的湿润及气泡脱除     特别是酰胺蜡增加了涂料组分的不相容性及混乱度，在热熔状态下，导致体系粘度、表面张力急剧下降而发生蜡微粒向涂层表面迁移，有助于吸附在 多孔底材上的气体脱出。     蜡微粉对粉末涂料性能的影响见图 1 。 图 1 添加蜡微粉对粉末涂料性能的影响 资料来源: hc360慧聪网中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
