全  站关键词

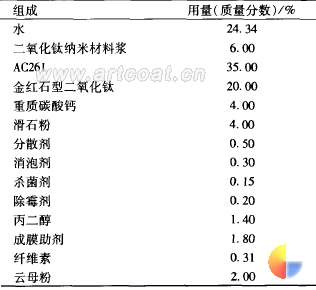

徐世前 ( 安徽芜湖职业技术学院， 241001)         摘要：研究了二氧化钛纳米材料制备外墙乳胶漆的方法。考察了涂料的耐候性、耐碱性、耐水性、耐洗刷性等性能。结果表明，在外墙乳胶漆的配方中加入适量的二氧化钛纳米材料对涂料的综合性能有明显提高。     关键词 - 二氧化钛纳米材料；乳胶漆；外墙涂料；性能；制备     O 引 言     随着涂料行业的不断发展，人们除对涂料的环保性、经济性有越来越高的要求外，对涂料的其他性能，如耐碱、耐水、耐人工老化等要求更为严格。纳米材料因其具有特殊的纳米效应，使涂料在强度、硬度、耐光、耐碱、耐候、耐水、耐磨等性能上得到大幅度提高。因此，近年来，纳米材料在涂料行业中的应用已成为 世界各国研究的热点。纳米材料已广泛应用在家具、 地板、树脂镜片、航天航空、轿车、建筑物玻璃等领域。纳米材料在涂料中的应用可分为 2 种情况：一种是将纳米粒子在传统的有机涂料中分散后形成纳米复合耐候涂料；另一种则是将完全由纳米粒子组成的纳米材料应用于涂料中。这两种材料在涂料中的应用可用以下 3 种方法实现：直接混合法 、溶胶一凝胶法 、原位聚合法 。以往报道中，制备的纳米涂料多为有机涂料。在水性涂料中，由于纳米材料具有很高的比表面积，表面能很高，在水介质中分散很容易团聚，且与成膜物质没有结合力，易造成涂膜缺陷使涂料性能下降 。因此，纳米材料在水性涂料中的均匀分散是制备纳米外墙乳胶漆的重要环节。本文在充分吸收前人经验的基础上，选用国产二氧化钛纳米材料，首先将二氧化钛纳米材料预先制成二氧化钛纳米浆，然后应用到乳胶漆中，经测试该涂料的贮存稳定性、流动性、施工性与传统外墙乳胶漆并无太大差异，但在耐候、耐碱、耐水、耐擦洗性能上比传统的外墙乳胶漆有明显提高，且在耐候性上优于单组分丙烯酸油性涂料和双组分聚氨酯涂料。     1 实验部分     1 ． 1 原料     二氧化钛纳米粉，北京中康达超微技术应用研究所；纯丙乳液 AC261 ，罗门哈斯；金红石型二氧化钛， 杜邦公司；丙二醇，国产；成膜助剂，国产；助剂 ( 分散 剂、消泡剂、流平剂、杀菌剂、防霉剂等 ) ，江苏日出集团；填料，国产；表面活性剂 OP - 5000 ，日本。      1 ． 2 二氧化钛纳米材料浆制备     在 1 000 mL 不锈钢杯中加适量水、 OP - 5000 、分散剂、消泡剂、丙二醇、纤维素缓慢搅拌均匀，然后加入二氧化钛纳米粉高速分散 10 min 后升温至 80 ℃ 左右，在高速分散 20 min 后冷却，再加入少量金红石型二氧化钛砂磨成细度 < 35 μ m 的浆料，备用。     1 ． 3 二氧化钛纳米材料复合外墙乳胶漆制备     二氧化钛纳米材料复合外墙乳胶漆的制备与以往乳胶漆的制备方法相同。只是在配方中加入适量的预先制备好的二氧化钛纳米浆。配方如表 1 所示。     表 1 二氧化钛纳米材料外墙乳胶漆的配方 表 1 二氧化钛纳米材料外墙乳胶漆的配方   第 1/3 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”

关键词： 复合 二氧化钛
