全  站关键词

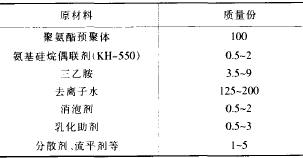

 侯孟华，刘伟区，陈精华，张斌 ( 中国科学院广州化学昕，广东广州 510650)       摘要：以甲苯二异氰酸酯、聚醚 二 醇、二 羟甲甚内酸为原料，通过高分子反应得到预聚体，将此预聚体住低浓度的 氨基硅烷偶联剂溶液中扩链，制得一种氨基硅烷偶联剂改性的聚氨酯水乳液性能测试结果表明：以此乳液再配以其它助剂制得的水性聚氨酯木器涂料，具有优异的附着力、耐水性和力学性能。     关键词：水性聚氨酯；硅烷偶联剂；改性；木器涂料     目前我国所用的聚氨酯涂料绝大部分为溶剂型，从安全和 环保的角度考虑，溶剂型聚氨酯涂料存在许多不足甚至是危害之处：水性聚氨酯以水为基本介质，具有不燃、气味小、不污染 环境、节能、操作加工方便等优点，因而获得了越来越广泛的应 用。但目前水性聚氨酯木器涂料还存在耐水性、与基材的附着力不够强及硬度与应用性能要求不相适宜等缺点，较大程度 地影响了它的推广应用 。为此，本研究采用氨基硅烷偶联剂改 性聚醚型水性聚氨酯，制得了优异性能的水性聚氨酯木器涂料。该制备方法可操作性好，具有很好的推广应用价值：    l 实验部分    1 ． 1 主要原材料    聚醚二醇 (N210) ： Mn=1000 ± 100 ，羟值为 (1 ． 86～2 ． 14)xl0 -3 mol/g ，南京金陵石油化工厂；甲苯二异氰酸酯 (TDI) ： 工业级，上海五联化工厂； 2 ， 2 -二羟甲基丙酸 (DMPA) 工业级，湖州长 盛化工有限公司；氨基硅烷偶联剂 (KH- 550) ：工业级，广州科特化工有限公司；三乙胺 (TEA) ： AR ，上海光华化学试剂厂。    1 ． 2 水性聚氨酯木器涂料的配方     1 ． 2 ． 1 预聚体的配方 ( 见表 1)      表 1 水性聚氨酯预聚体的基本配方     1 ． 2 ． 2 改性水性聚氯酯木器涂料基本配方 ( 见表 2)  表 2 改性水性聚氨酯木器涂料的基本配方     1 ． 3 水性聚氨酯木器涂料的制备工艺     1 ． 3 ． 1 原材料的预处理     分别将 N210和 DMPA 在 120℃ 、 4 kPa 条件下真空脱水 2 h ，然后密封保存备用。     1 ， 3 ． 2 预聚体的合成     在带有高速分散机、温度计及高纯氮气保护的密闭反应器 中加入经化学计量的 TDI ；将一定量的 DMPA 和经化学计量的 N 210 的混合物加热到 120 ℃ ，使 DMPA 溶解，冷却后，分批加到 上述反应器中，在 70 ℃ 下搅拌反 4 ． 0 h ，得到聚氨酯预聚体 。 第 1/3 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
