全  站关键词

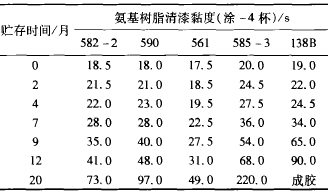

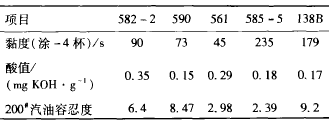

山东乐化漆业股份有限公司科研部 摘要：分析了氨基树脂及氨基树脂漆的增稠问题，并提出添加防胶化助剂解决其增稠问题。实验证明，加入 0 ． 5 ％ ( 质量分数 ) 的防胶化助剂，可以大大减缓树脂漆的增稠问题。     关键词：氨基树脂；助剂；增稠；配方设计；贮有稳定性      0 引 言     氨基树脂漆是我国传统油漆品种之一，至今仍在我国涂料工业中占有重要地位。     关于氨基树脂漆变稠问题，过去已有过很多报 导，对变稠的原因以及避免增稠也曾提出一些方法，如改进醇酸树脂的配方设计；补加足够量的一元醇等，这些方法理论上是可行的，但在实际工业生产中， 仍不能有效地解决氨基树脂漆贮存过程中的变稠问题。经过长期跟踪观察和实验，发现 582 — 2 氨基树脂以及其他多种氨基树脂配制的氨基树脂漆普遍存在变稠倾向，有些甚至是严重的，针对这些现象我们调整醇酸树脂配方设计，补加足够量丁醇等，取得了 一 定效果，尤其添加德谦公司 DVP 防胶化助剂效果 更为突出。     1 实验部分     1 ． 1 氨基树脂的变稠倾向     选择国内常见的几种氨基树脂 1582 — 2 、 590 、 585 — 3 等，并和进口的丁醇醚化氨基树脂作对照实验，醇酸树脂均为同一批本公司生产的豆油醇酸树脂，油度 40 ％ 、固体分 55 ％ ，氨基醇酸比为 1-3 配制成氨基清漆，经过 2O 个月的观察，可以看出各种氨基树脂变稠倾向以及差异。表 1 为几种氨基树脂的技术指标。表 2 为几种氨基树脂清漆贮存中黏度变化的 情况。 表 1 几种氨基树脂的技术指标 表 1 几种氨基树脂的技术指标  表 2 氨基清漆贮存中黏度变化 表 2 氨基清漆贮存中黏度变化     表 2 数据表明，氨基树脂 ( 丁醇或异丁醇醚化 ) 配制的氨基清漆，随时间的推移，基本不存在变稠问题，相对而言，苯鸟粪胺树脂变稠程度轻一些。 第 1/3 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
