全  站关键词

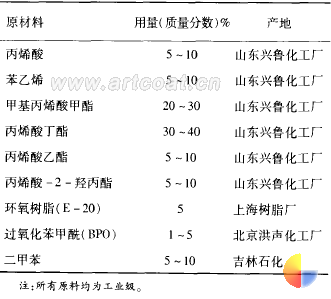

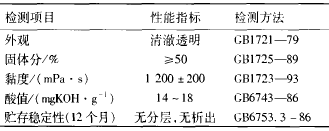

潘承武1 ，姚雅萍2    (1 ．山东威海宏威涂料有限公司， 264200 ； 2 ．山东三角集团子午质检处， 264200)        摘要：选择适宜的环氧改性丙烯酸树脂作为主要成膜物，异丁醇醚化三聚氰胺甲醛树脂作为交联利，再配以铝银浆、定向助剂、防沉剂、消光剂配制成铝塑板用金属亚光卷材面漆。介绍了该漆的原材料、牛产工艺和性能指标一讨论了影响涂层性能的原因。    关键词：铝塑板；卷材；金属亚光漆；研制；卷材涂料    0 引 言     随着我国装璜业蓬勃发展，铝塑板由于质轻、性优、价廉、环保，而获得广泛应用，并逐步代替胶合板成为装璜业不可或缺的新一代装饰材料。要生产高质量的铝塑板，优质基板、无尘涂装、综合性能优异的涂料三者缺一不可。铝塑板用涂料要求具有良好的 外观、加工性能及耐候性能。为此，根据市场流行趋 势及个性化需要，开发了环氧改性丙烯酸氨基金属亚 光卷材面漆。     1 实验部分     1 ． 1 环氧改性丙烯酸树脂合成     1 ． 1 ． 1 环氧改性丙烯酸树脂配方     环氧改性丙烯酸树脂配方如表 1 所示。 表 1 环氧改性丙烯酸树脂配方      1 ． 1 ． 2 改性树脂的性能指标      环氧改性丙烯酸树脂的主要性能指标见表 2 。 表 2 环氧改性丙烯酸树脂的主要性能指标     1 ． 1 ． 3 环氧改性丙烯酸树脂的制备 。     在装有温度计、搅拌器、冷凝管的四口瓶中加入适量的二甲苯，升温至 50 ℃ 左右，加入环氧树脂，边升温边搅拌至环氧树脂全部溶解，温度升至回流温度。将预先配好的混合单体部分加入烧瓶中，将 BPO 溶解在剩下的混合单体中，匀速滴加，最后保 温、兑稀、降温出料，制得均一稳定的改性树脂。 第 1/3 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
