全  站关键词

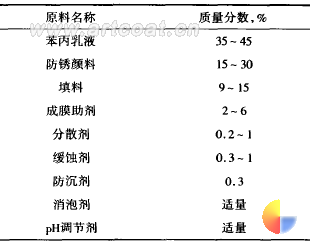

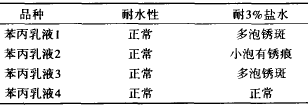

摘要：介绍了以铁红、磷酸锌等为主要防锈颜料，苯丙乳液为基料的综合性能优良的水性防锈涂料的制备，并对影响涂料性能的因素进行了分析。     关键词：铁红带锈防锈漆；苯丙乳液；颜料体积浓度     0 前言     进入 2l 世纪，环境保护愈来愈受到世人关注。溶剂型涂料含有大量有机溶剂给环境造成污染，而以水为介质的水性涂料的环保性逐步凸现出其在涂料应用方面的重要作用。以苯丙乳液为主要基料配合防锈颜料制得的水性防锈漆，具有无毒、不燃、耐 老化、耐化学腐蚀、附着力优良等特点，成为当前防 锈涂料发展的重点 。本文着重介绍以铁红、磷酸锌 为主体防锈颜料、苯丙乳液为基料，经过优化组合配 制成一种性能优良的水性防锈涂料。     1 实验部分     1 ． 1 原材料     涂料成膜物：苯丙乳液； 颜填料：铁红、磷酸锌、锌黄、滑石粉、硫酸钡等；助剂： Texanol 醇酯、乙二醇、六偏磷酸钠、 CW - 1 1A 、 DL -102 、消泡剂、缓蚀剂、增稠剂、 pH 调节剂。     1 ． 2 涂料配方     涂料配方见表 1 。 表 1 涂料配方       1 ． 3 制备工艺     将颜填料、分散剂、成膜助剂、防沉剂、消泡剂与水混合搅拌均匀，在砂磨机内磨至细度≤ 60 μ m ，制得色浆。再加入苯丙乳液、成膜助剂、消泡剂等，搅 拌分散均匀即得产品。     2 结果与讨论     2 ． 1 成膜物的选择     一 般来说，乳胶漆的吸水率愈高，其耐水性愈 差，因此采用能较好阻止水界面作用的成膜物，有利 于提高耐水性。比较而言，苯丙乳液成膜较好，吸水率最低 】，故本体系选用苯丙乳液作为成膜物。不同 苯丙乳液的耐水和耐盐水性能比较见表 2 。 表 2 不同苯丙乳液的耐水和耐盐水性能 注：耐水和耐盐水性的测定：将各种苯丙乳液按配方调制成漆，涂在马口铁上，涂膜厚度为 25 — 30μm ，自然干燥 72 h ，分别放置在水和盐水中 7 d 后观察 由表 2 可见，苯丙乳液 4 可选定为成膜物。     第 1/2 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”

关键词：  苯丙乳液涂料
