全  站关键词

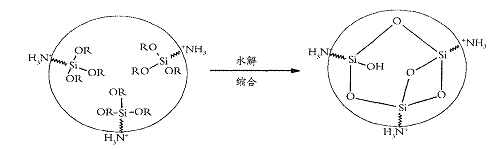

摘　要 : 通过两种方法合成含可交联型硅氧烷基团的微凝胶溶液 , 将微凝胶溶液作为添加剂应用到阴极电泳涂料中 , 可使涂料获得低颜基比、高防腐性能、高耐油污性等特性。    关键词 : 可交联型硅氧烷 ; 微凝胶 ; 阴极电泳涂料 ; 多功能添加剂    0 　引　言    阴极电泳涂料以其优异的防腐性能和适合工业化生产等特点在汽车工业中获得广泛应用。随着汽车工业的发展 , 阴极电泳涂料必须满足其不断提高的技术要求和节能降耗的环保要求。为了满足不同行业不同工件的特殊要求 , 开发阴极电泳涂料用特殊功能添加剂是一种既经济又实用的方法。    微凝胶是一种交联的聚合物微粒 , 它具有独特的流变学特性 , 用于涂料中 , 可有效控制涂膜的流动 , 可作为多功能的涂料添加剂应用到电泳涂料中。     本文通过两种方法合成含可交联型硅氧烷基团的微凝胶溶液 , 并将微凝胶溶液加入到现有的阴极电泳涂料中 , 满足应用中的不同要求。     1 　实验部分     1. 1 　主要原材料     环氧树脂 Ep ikote1001: 工业 , SHELL 公司产品 ; 聚醚胺 D - 2000: HUNTMAN 公司产品 ; γ - 氨丙基三乙氧基硅烷 A - 1100 、γ - 缩水甘油氧丙基三甲氧基硅烷 A - 187 、丙二醇甲醚 : 工业 ; 乳酸 : 食用级 , 工业 ;HED - 3000 阴极电泳涂料乳液、色浆、双组分阴极电泳涂料 : 江苏鸿业涂料科技产业有限公司生产 ; 胺类改性剂 : 自制。     1. 2 　微凝胶的合成     1. 2. 1 微凝胶 A 的合成     微凝胶 A 的合成原理是在环氧树脂中引入含有活泼氢胺基的有机硅烷偶联剂 , 中和分散在水中并由硅氧烷基水解缩合而成。其合成示意图为 : 中和后硅氧烷基水解缩合示意图为 : 中和后硅氧烷基水解缩合示意图 　　合成配方和工艺为 : 在洁净干燥的反应瓶中加入环氧树脂 Ep ikote 1001 和丙二醇甲醚 , 升温至 80 ℃ , 溶解环氧树脂 , 加入改性剂 , 80 ℃ 保温 1 h 后加入γ - 氨丙基三乙氧基硅烷 (A - 1100) , 并在 80 ℃ 下保温 1 h, 保温结束后加入 50% 的乳酸溶液 , 在 2 h 内滴加去离子水后在 50 ～ 60 ℃下保温 5 h 即得到固含量 20% 的微凝胶 A 溶液。 第 1/4 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
