全  站关键词

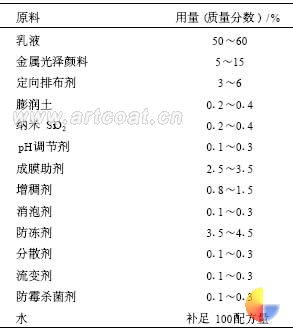

摘　要 : 介绍了纳米复合水性仿幕墙外墙涂料的原料选择及配方设计 , 探讨了主要原材料对产品性能的影响以及关键制备工艺 ; 研制出了一种具有高性能、高装饰性的纳米复合水性仿幕墙外墙涂料。     关键词 : 纳米复合材料 ; 幕墙 ; 水性涂料 ; 外墙涂料 ; 研制     0 　引　言    随着我国建筑业的快速发展 , 人们对建筑物外墙的装饰要求也越来越高。其中 , 玻璃幕墙、铝塑板等具有华贵凝重的装饰效果和优越的防护性能 , 但造价比较昂贵 , 并且玻璃幕墙存在光污染等问题而受到限制使用 ; 溶剂型氟碳漆虽然具有较好的耐候性能和装饰效果 , 但其在实际应用中存在较多的缺点 , 如涂膜的透气性差 , 用于建筑装饰涂装时涂层易起皮脱落 , 在配制过程中使用大量有机溶剂 , 因此涂层中有机溶剂的挥发对环境产生严重的污染 , 成本高 , 施工难度大。     本文研制的纳米复合水性金属外墙涂料可以在已封闭处理过的水泥建筑外墙表面直接喷涂 , 同时达到金属幕墙所具有的诸多装饰效果和防护性能 , 其各项性能指标都达到并超过国家优等品标准 , 环保无毒 , 具有广阔的应用前景 ; 同时该产品成本低廉 , 施工简单 , 为其推广应用创造了良好的基础。     1 　实验部分     1. 1 　主要原料     聚酯改性丙烯酸乳液 A 和 B: 国产 ; 硅丙乳液 : 国产 ; 金属光泽颜料 : 国产 ; 膨润土 : 海明斯公司 ; 纳米 SiO 2 : 德固萨公司 ; 定向排布剂 : 毕克化学公司 ; pH 调节剂 : 国产。     1. 2 　主要仪器     CR - 10 色差计 , 日本美能达公司 ;WGG60 - E3 光泽计 , 科仕佳光电仪器研究所 ; QHQ 型涂膜铅笔划痕硬度计 , 上海现代环境工程技术有限公司 ; QCJ 型涂膜冲击器 , 上海现代环境工程技术有限公司 ; QTX 型涂膜柔韧性测定器 , 上海现代环境工程技术有限公司 ; JTX 型建筑涂料耐洗刷仪 , 上海现代环境工程技术有限公司。     1. 3 　配方设计    水性金属光泽外墙涂料的基本配方如表 1 所示。    1. 4 　制备工艺    将乳液 A 分散在水中 , 加入助剂 , 然后再将膨润土和纳米 SiO 2 慢速加到该树脂混合物中 , 高速分散 , 砂磨至细度达到要求 , 制得漆基 A 。     在漆基 A 中加入另一部分乳液 B, 及助剂 ( 消泡剂、分散剂、流变剂、防霉杀菌剂、成膜助剂等 ) , 分散均匀 , 制得漆基 B 。 表 1 水性金属光泽外墙涂料配方     将金属光泽颜料加入水和助溶剂等组成的混合溶液中 , 充分润湿分散 , 制得金属光泽颜料的润湿液。将其再加入到漆基 B 中 , 分散均匀 , 最后加入 pH 调节剂调节体系 pH 值 , 加入增稠剂调节体系黏度 , 即制成了水性金属光泽外墙涂料。  1. 5 　施工工艺     施工时 , 底材必须干燥 , 含水率 < 10% , pH < 10 。首先 , 清理底材表面灰尘、油脂或松散物质 , 如有孔隙应及时修补 , 确保墙面清洁、干燥、平整和坚实 ; 然后 , 刮涂高性能外墙腻子 2 ～ 4 道 , 直至平整 , 干后再打磨光洁 ; 喷涂水性外墙封闭底漆 1 ～ 2 道 ; 干后打磨平整 ; 喷涂中涂漆 1 道 ; 最后 , 喷涂水性金属外墙涂料 2 ～ 3 道。     1. 6 　水性金属光泽外墙涂料的性能     本实验研制的水性金属光泽外墙涂料的技术性能见表 2 。 表 2 水性金属光泽外墙涂料的技术性能      第 1/3 页　首页　下页　尾页 中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
