全  站关键词

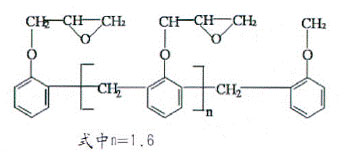

　　摘要：通过选用特殊改性环氧树脂和固化剂 , 制备防腐性能优异的无溶剂重防腐自流平地坪涂料 , 尤其是具有耐浓硫酸腐蚀的功能 , 同时也简要介绍了该产品配方组成 , 物化性能以及在地坪施工应用。 　　 关键词：重防腐；无溶剂； 98% 硫酸；自流平；地坪涂料 　　0 前 言 　　在地坪重防腐领域中 , 乙烯基酯树脂 ( 双酚 A 型、酚醛型及其他类型 ) 比较具有代表性 , 其较特殊的化学结构使其具有优异的耐化学品性、机械性能及良好的施工性能 ( 黏度低、迅速固化 ) 。但是其在耐高浓度硫酸 ( ≥ 70%) 、耐碱性、耐溶剂性能以及施工后的表观效果等方面不尽人意 , 而且存在固化成膜收缩性大的问题。 　　在遇到超过 70% 的硫酸 ( 甚至浓度达到 98%) 介质腐蚀的时候 , 一般的聚合物树脂涂料包括上述乙烯基酯树脂都将无法满足防腐要求。景江 K CAS-330 改性环氧重防腐面漆是针对以上客户要求而研究开发的 , 施工后其装饰性及功能性都达到了较好的效果 , 它是一种双组分无溶剂自流平改性环氧树脂地坪涂料。 　　酚醛环氧树脂每个分子平均具有 2 个以上环氧基 , 因此固化反应后可达到高交联密度 , 所以在耐热性、机械强度、耐化学品性能上均优于双酚 A 型环氧树脂 ( 平均每个分子只具有 2 个环氧基 ) 。常温固化酚醛环氧树脂是由甲醛和苯酚制得的酚醛树脂与环氧氯丙烷反应生成的线型结构聚合物 , 它兼有酚醛树脂和双酚 A 型环氧树脂的优点。用相对分子质量及活泼羟基含量不同的线性酚醛树脂 , 可以合成出不同相对分子质量和官能度的酚醛环氧树脂。其代表性结构式 ( 见图 1) 。 　　该树脂含有较多的环氧基 , 平均每个分子含有 2.6 ～ 3.9, 与改性胺固化剂常温下反应可以得到结构致密的涂膜 [1] , 表现为涂膜保护层具有良好的耐化学品性、耐磨性、耐温性等物化性能。比如瑞士 C i b a 公司生产的 E P N 系列树脂、美国 D O W 公司生产的 DEN 系列树脂等。 　　环氧树脂必须与固化剂反应以生成三维立体网络结构才具有实用价值。因此固化剂的结构与品质将直接影响环氧树脂的应用效果。常温下胺类固化剂和普通双酚 A 型环氧树脂反应程度并不是很完全。同理 , 常温下胺类固化剂和酚醛环氧树脂混合反应 , 部分交联后 , 由于位阻效应 , 往往影响其余环氧基的陆续开环 , 因此固化也是不完全的 , 固化温度对酚醛环氧树涂料性能有较大的影响 [2] 。 　　固化剂分子量小 , 与酚醛环氧树脂的交联密度更大 , 因而形成的涂膜耐介质特别是小分子介质更好。国外对固化剂的研究与开发远比环氧树脂活跃 , 与环氧树脂品种相比 , 固化剂品种更多。每开发一种新的固化剂就可以解决一个方面的问题 , 就相当于开发一种新的环氧树脂或开辟了环氧树脂一个新的用途。 图 1 酚醛环氧树脂结构式　　因此常温固化的酚醛环氧树脂涂料要达到耐化学品性能好 , 特别是耐浓硫酸腐蚀性能好 , 物理机械性能高 , 施工性能好 , 固化剂的选择也比较关键。固化剂黏度、分子量、耐化学品性等都要满足一定条件 , 可配套选用的固化剂有 H U N T S M A N( 亨斯迈 ), 美国气体、卡德莱等公司的一些产品。
