全  站关键词

1．涂料组成及涂敷方法

本文研制的常温固化耐磨重防腐涂料由粘结剂、耐磨填料、防腐剂以及混合有机溶剂等组成．粘结剂选
用聚氨酯并通过改性，能使徐层有优良的粘结力和较高的机械强度．


聚四氟乙烯（PTFE）具有很低的摩擦系数，高的化学稳定性，较宽的使用温度范围和完全不燃性，它的分
子间的引力和与之相关的表面自由能很低．为利于分散，选用PTFE粒度为2微米以下


作为耐磨助剂的三聚氰胺氰屎络合物（MCA），能使涂层耐磨能力得到保证，而区能改善PTFE的抗负荷
能力涂料中选用的MCA粒度为spin以下


金属氧化物（氧化锌或四氧化三铁咖入涂料能提高涂层硬度，增加耐磨性涂料中选用的金属氧化物粒度
为2～2.5微米．


加入防腐剂是为了大幅度地提高涂层的重防腐能力


酮、芳香烃混合溶剂能很好地溶解粘结剂，分散PTFE填料、并便子施工选用的酮为丙酮、丁酮和环已
酮，芳香烃为甲苯、苯和二甲苯，按一定比例配制的混合液即为涂料的分散、稀释用有机溶剂．


配制涂料时，先将PTFE等填料混合研磨，然后加入到溶有粘结剂的有机溶剂中，充分搅拌均勺即可


在金属材料表面涂敷涂料时，需先去油除锈处理对非全属材料表面须进行粗糙化处理，以提高粘结强度
施工温度：一20～40℃，可采用如下方法涂敷；


（l）喷涂在0．15～025MPa气压下，用普通油漆喷枪，喷枪口距工件150～200mm．


（2）浸涂将工件直接浸于涂料中，匠复进行，达到需要的厚度为止．


（3）刷涂用漆刷将涂料刷于工件表面．
理想的涂层厚度为30微米以上


2涂层的性能


涂敷的涂层数小时表干， 3天后达最佳效果，固化后的涂层具有以下性能．

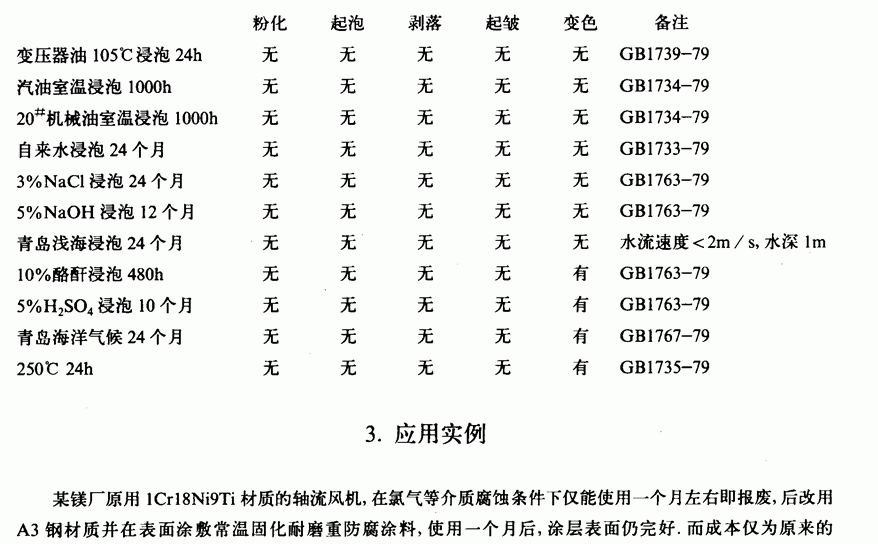

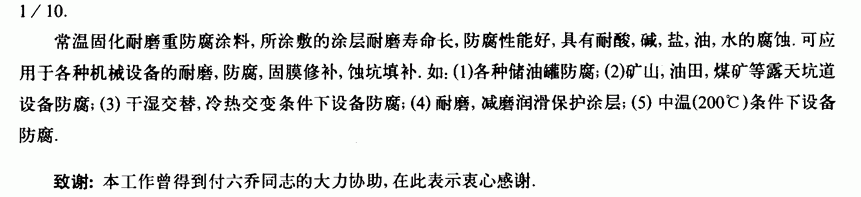

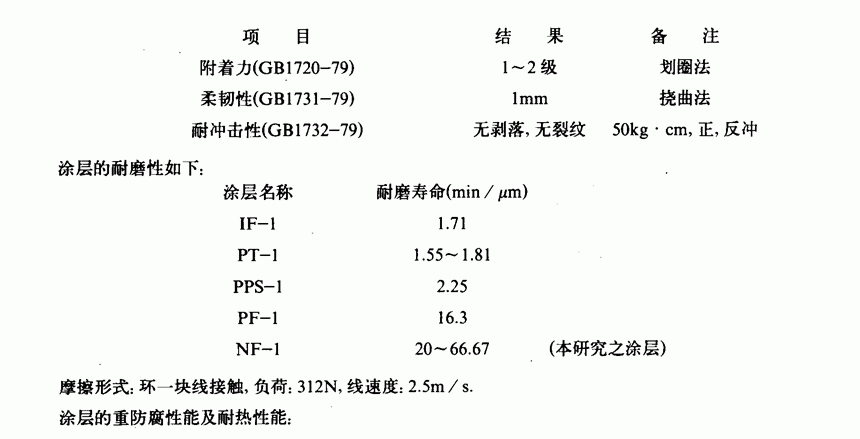

涂层的机械强度如下：
