全  站关键词

玻璃钢仿腐涂料是由材脂与增强材料复
合而成。在防腐工程中，由于其造价较低、施
工方便、质轻高强和优良的防腐性能而彼广
泛应用。近年来，冶金企业煤气输送管道和焕
气桓因腐蚀而造成泄漏，影响安全生产的惰
况时有发生，因此浓不影响正常主产的情况
下，对煤气设施进行堵漏后，利用玻璃钢防腐
涂料来蹩体加固已被很多单位采用。

1992年初，马钢供气厂三净化站因管网
煤气压力突然升高，造成直径矽1300高炉煤
气半净化管道局都裂开，最大泄漏点约、 150
X 200nun，大量泄漏煤气。由于及时用管卡、
抱箍堵漏，暂时维持了生产。后将全部管道顶
部表面浮土（约20mm厚）清除，通过测厚表
明，管道上部约400mm宽度巳腐烛而减薄，
壁厚由原来随6mm腐蚀到约1～2mm，底部
也有个别漏点．为不影响生产，采用玻璃钢防
腐涂料进行了整体包扎，加固后的煤气管道
不但避免了媒气泄漏，而旦原管道的力学性
能得到了改善；延长了使用寿命。


5万立方米焦炉煤气柜，于1984年投产运
行1，固各种原因气柜腐蚀严重，原什划1992
年停产大修，更换气柜菱形板，但由于生产原
因，气柜无法停产大修。在对管道进行玻璃钢
加固取得经验的基础上，在1992年底将气柜
菱形板进行局部粘补、玻璃钢防腐涂料加固，目前只有十多处鼓泡，少量猾气。

固化后的玻璃钢涂料，具有优良的力学
性能，耐腐防掺，热传导系数只有钢板的0．
5％，其比强度大于钢、铸铁等二其耐蚀性由树

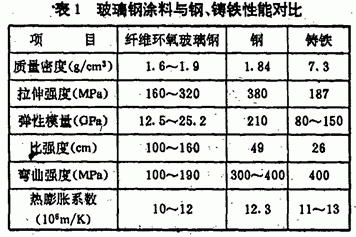

脂确定，力学性能由增强材料所确定。其物理
性能对比见表1



煤气管道玻璃钢防腐涂料加固所选树脂
与管道本身腐蚀程度、赖送煤气管道表面温
度和周围工业大气腐蚀介质浓度有关泪愈，
我国生产的四大系列树脂（环氧树脂、酚醛树
脂、聚酯树脂、床哺树脂）中，环氧树脂由于粘
结性能最好而被优选。当温度高于100℃时，
可用改灶环氧树脂，纫环氧吠哺玻璃钢。拉伸
强度可达306MPa，弯曲强度31.7MPa,压缩
强度230MPa，冲击强度49MPa，吸水率为0．
16％；比重 l.64饲，当煤气管道固解蚀而承重
荷载低于设计标准财，最好采用聚酯玻璃钢
防腐涂料加固（比重1.14～1.17），减轻管道
承重荷载。
