全  站关键词

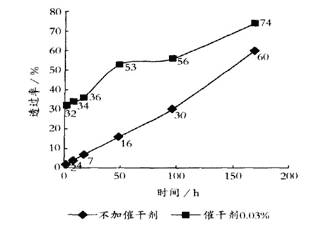

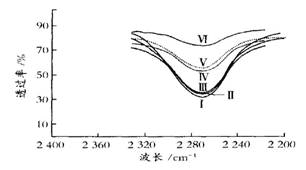

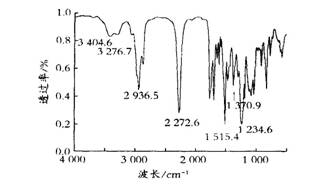

  图1 环氧改性氟树脂R-2与N-75缩二脲配漆2h时的红外光谱 Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ分别为2h、8h、1d、2d、4d、7d时的—NCO红外光谱图。 图2 未加催干剂时环氧改性氟树脂-聚氨酯体系中—NCO随时间变化的红外光谱 Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ分别为2h、8h、1d、2d、4d、7d时的—NCO红外光谱图。 图3 加入0.03%催干剂时环氧改性氟树脂-聚氨酯体系中 —NCO随时间变化的红外光谱 2.3.4 润湿分散剂的影响     虽然选用的氟树脂中含有—COOH、—OH等极性基团，但其对颜填料特别是炭黑的润湿分散性能仍然较差。为此选用BYK-161作为分散助剂，用量为炭黑质量的50%～100%。 图4 —NCO红外透过率随固化时间的变化 2.5 环氧改性氟碳涂料性能     环氧改性氟碳涂料性能指标如表8所示。 表8 环氧改性氟碳涂料技术指标 3、结语     本文通过环氧树脂对FEVE型氟碳树脂进行了改性，得到的氟碳涂料具有良好的物理机械和防腐性能，价位适中，用于重防腐领域具有价格、性能的竞争优势。 (1)化学改性树脂在性能上如干燥性能、耐溶剂性能方面优于物理冷拼的树脂，环氧树脂和氟碳树脂的质量比在2：1～1：1之间，既能体现氟碳涂料优异的性能，成本也适中。 (2)固化剂N-3390与用物理法得到的FEVE型氟树脂的相容性良好。 (3)催干剂使用二月桂酸二丁基锡，用量0.03%(质量分数)时表干时间和施工期较合适。溶剂体系为二甲苯和醋酸丁酯的混合溶液。 BYK-161分散剂的用量为炭黑质量的50%～100%，DMP-30的质量分数为环氧树脂的1%～3%。
