纳米复合抗菌剂在粉末涂料中的应用2<<粉末涂料<<涂料频道<<艺术涂料网

粉末涂料

纳米复合抗菌剂在粉末涂料中的应用2

时间:2006-08-16 03:33:33 来源:网络作者:未知点击:次

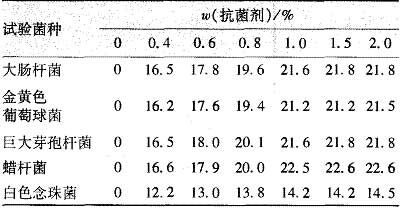

2 　结果与讨论 2. 1 　抗菌粉末涂料的抗菌性能抑制细菌生长的无菌圈就是抑菌圈 , 用抑菌圈的直径来表征抗菌性能 , 直径越大 , 表示粉末涂料抗菌性能越好 [ 1 ] 。添加不同用量的抗菌剂的粉末涂料和未添加抗菌粉体的粉末涂料的抑菌实验结果如表 2 和图 2 所示。表 2 　添加不同量抗菌剂的涂料的抑菌圈大小表 2 添加不同量抗菌剂的涂料的抑菌圈大小

由表 2 数据可知 , 随着抗菌剂用量增加 , 粉末涂料抗菌性能呈增加趋势。当添加量大于 1% 后 , 粉末涂料抑菌性能变化不大。从效益上考虑 , 当添加量 > 1% 时 , 只是增加生产成本而抗菌性能变化不大 , 且抗菌粉的添加量为 1% 时 , 也已经满足生产实际需要。综合考虑 , 抗菌剂的用量以 1% 为宜。 2. 2 　抗菌粉末涂料性能对添加有 1% 抗菌剂的抗菌粉末涂料做了常规性能检测 , 结果如表 3 所示。　　由表 3 可见 , 抗菌剂的加入基本不影响粉末涂料涂膜各项力学性能 , 甚至对于某些性能有所改善 , 这可能是与制备的复合无机 - 有机抗菌粉粒径微细 , 能均匀分散到涂膜中与涂膜有机组分具有较好的相容性有关。图 2 24 h 后抗菌粉末对腊杆菌的抑菌结果

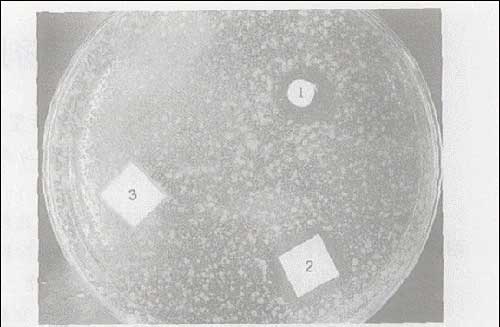

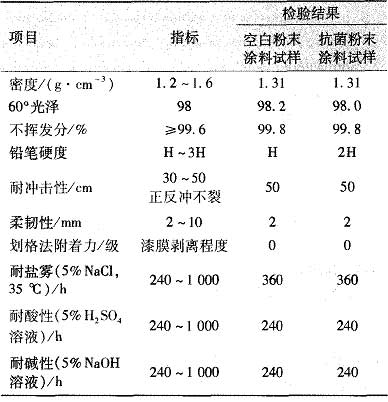

图 2 24 h 后抗菌粉末对腊杆菌的抑菌结果 ( ①-抗菌粉体 ; ②-抗菌涂料 ; ③-空白涂料 ) 表 3 　添加 1% 抗菌剂的粉末涂料性能表 3 添加 1% 抗菌剂的粉末涂料性能

2. 3 　抗菌剂对热稳定性的影响随着抗菌剂加入量的增加 , 涂层颜色变深 , 但涂层色差均保持在色差允许的范围 ( Δ E 0 . 6) 内 ( 见表 4 、 5) 。加入抗菌剂的涂层随着固化温度的变化 , 与普通粉末涂料相比 , 色差并没有很大的改变 ( 见表 4) , 这说明抗菌剂在粉末涂料的使用温度下保持了很好的热稳定性 , 能很好的满足粉末涂料的应用要求。

关键词： 粉末涂料

上一篇：南海区雅佳粉末涂料获得了“重质量品牌企业”的荣誉称

下一篇：纳米复合抗菌剂在粉末涂料中的应用 1
