纳米复合抗菌剂在粉末涂料中的应用 1<<粉末涂料<<涂料频道<<艺术涂料网

粉末涂料

纳米复合抗菌剂在粉末涂料中的应用 1

时间:2008-01-18 23:22:09 来源:网络作者:未知点击:次

郁　慧 , 倪晰望 , 郑文捷 , 何其庄 , 顾玲玲 ( 上海师范大学生命与环境科学院化学系 , 上海 200234)

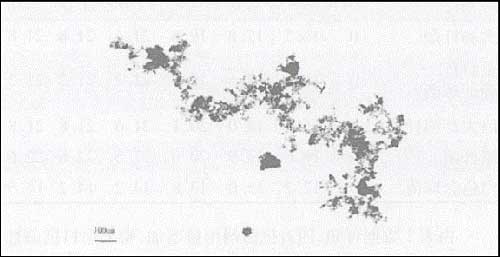

　　摘　要 : 制备了添加有复合纳米抗菌剂的粉末涂料 , 试验表明抗菌粉末涂料在涂膜附着性、力学性能、耐酸碱性、耐候性等方面都符合行业标准 , 所制备的抗菌粉末涂料具有良好的抗菌效果 , 能够满足涂料行业的使用要求。关键词 : 抗菌 ; 粉末涂料 ; 纳米抗菌剂 ; 防霉性能 0 　引　言随着人们生活水平的提高 , 健康意识的增强 , 对生活环境提出了越来越高的要求。室内是人们活动最为频繁的场所 , 室内空气质量的优劣和环境无菌化直接影响到每个居民的健康。抗菌涂料的出现和应用大大改善了人们居住的环境质量 , 减少了微生物及病菌对人类健康的威胁。从 20 世纪 90 年代到现在 , 抗菌涂料从最初的单一型逐渐发展到复合型 , 从单功能性发展到多功能性。传统的抗菌涂料采用的是添加汞盐、铅盐、酚盐的做法 , 由于这些抗菌剂在杀菌广谱性、毒性或稳定性上的缺陷 , 目前逐步被新型高效的抗菌剂所取代。将自制的纳米复合抗菌剂添加到粉末涂料中 , 制备的粉末涂料具有良好的抗菌效果。 1 　实验部分 1. 1 　原料及仪器饱和聚酯 3310: 广州南方树脂 ; 环氧树脂 ( E - 12) : 岳阳石化 ; 流平剂 : FC - 100, 上海天地化工 ; 消泡剂 : 安息香 ; 增光剂 : 上海沅紫化工 ; 轻质碳酸钙 : 江西广源化工 ; 沉淀硫酸钡 : 河北辛集化工。 M INOLTA 公司 CM - 2600d 型色差仪 ; 上海实验仪器厂 FQY 010A 型气流式盐雾腐蚀试验箱 ; BYK A - 4430 型微型光泽仪 ; 日本 JEOL 公司的 JEM - 1200EX Ⅱ型透射电子显微镜。 1. 2 　纳米抗菌粉末的制备采用沉淀法 / 溶胶凝胶复合方法制备纳米稀土镧 8 - 羟基喹啉间羟基苯甲酸 /TiO 2 复合粒子 [ 1 ] 。图 1 为粉体 TEM 照片 , 测定结果为 15 ～ 25 nm, 平均粒径为 20 nm 。图 1 粉体的 TEM 照片

图 1 粉体的 TEM 照片 1. 3 　纳米抗菌粉末涂料的制备将树脂、助剂、填料等原材料首先进行物理混合 , 用双螺杆挤出机挤出 , 进料温度 95 ℃ , 混合温度 115 ℃ ; 片料用爪式粉碎机粉碎 , 过 180 目筛制得粉末涂料底粉。采用外加抗菌粉法 , 将制得的纳米抗菌粉按一定比例与底粉混合制备抗菌粉末涂料 ; 用静电喷枪将底粉和抗菌粉末涂料分别喷涂于 120 mm × 50 mm × 0 . 5 mm 的马口铁板和 0 . 2 mm 铝箔上 , 喷涂电压 60 kV; 粉末涂料样板放置在 200 ℃ 恒温干燥箱中烘烤 10 min 。马口铁试板取出后于室温保持 24 h, 测试涂膜各项基本性能 ; 将铝箔样板剪裁成 1 . 0 cm × 1 . 0 cm 试片进行抑菌实验。粉末涂料配方如表 1 所示。表 1 　抗菌粉末涂料配方表 1 抗菌粉末涂料<a

配方 src="/uploadfile/201008/20100802110729984.jpg" border=0> 1. 4 　测试方法采用扩散法检测抗菌粉末涂料的抗菌性能 ; 根据国家 GB /T1741 - 1979 (1989) , 进行防霉性能检测 ; 按照 HG/T 2006 - 1991 ( 电冰箱用粉末涂料标准 ) 对涂膜性能进行综合测试。

关键词： 粉末涂料

上一篇：南海区雅佳粉末涂料获得了“重质量品牌企业”的荣誉称

下一篇：低温固化消光级聚氨酯粉末涂料
