全  站关键词

本标准适用于涂料用有机膨润土。该有机膨润土系由钠基（或钙基或钠基与钙基混合型）膨润土经粉碎、提纯、变形及有机活化处理而制得。用于色漆和底漆中可防止颜料和体质颜料产生硬质颜料产生硬质沉淀，并具有增稠和防止涂料流挂的作用。

    根据涂料用有机膨润土的适用范围，可分为如下两类：
    Ⅰ类 适用于含二甲苯等溶剂的低至中极性涂料。
    Ⅱ类 适用于含200号溶剂油等溶剂的低极性涂料。

    一、技术要求

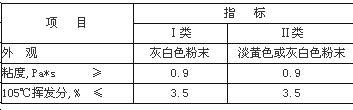

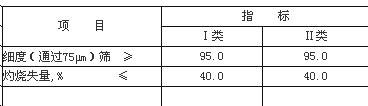

  涂料用有机膨润土应符合下列要求

　



　    二、检验方法

    1、外观的测定
      目测。
    2、粘度的测定

    2.1 试剂

    二甲苯或200号溶剂油；95%甲醇。
    2.2 仪器

    高速搅拌机（GFJ-0.4A型高速搅拌机，其转速范围为0-8000r/min，可手动调节）；
    容器（内径约60mm，高约120mm的瓷缸或其他不易碎的材料，例如不锈钢、聚四氟乙烯等制成的类似圆筒形容器）；
    旋转粘度计（NDJ-79型旋转式粘度计）；
    天平（感量为0.2mg）；
     秒表（分度为0.2s）。

    2.3 测定步骤

    准确称取试样3.60g于洁净、干燥的容器中。加入54ml二甲苯（Ⅰ类）或200号溶剂油（Ⅱ类），将容器置于高速搅拌机下，使桨叶浸没液体以下1/3处。接通电源，渐渐将转速调至2100-2300r/min，在此转速下搅拌5min。停止转动后加入甲醇1.5ml。使桨叶浸没液面以下2/3处，将转速慢慢调至3400-3600r/min，在此转速下搅拌5min，其中最后2min上下左右移动搅拌。停止转动后取下容器，立即用刮刀将凝胶装满合适的粘度测定器（如用NDJ-79型粘度计时，则用第二单元粘度测定器）中，边装边振捣测定器使之装满并驱赶气泡，用刮刀沿测定顺上边缘刮平。再放入转子。将装有转子的测定器放在粘度计下，调节零点。转子挂在旋转挂钩上，接通电源进行测定，记下指针最初稳定时的读数值（约5-15s），如果在15s内指针不稳定则记录最高值和最低值，并以平均值为读数值。读数值每次以转子因子[NDJ-79型粘度计用第二单元粘度测定器和3号转子时（剪切速度为176s-1），转子因子为0.1]即为粘度值（Pa*s）。测定过程中室温保持在23±1℃。取两次平行测定的平均值为结果。两次测定值之差应不大于较大值的15%，否则应重新测定。

    3、105℃挥发分测定（按GB5211.3-85《塑料在105℃挥发物的测定》规定进行）

    4、细度测定
    按GB1715-79《颜料筛余物测定法》中乙法进行。细度X1（%）按式（1）计算：
X1＝(m1－m2)/m2*100 (1)
式中 m1——试样质量，g；
m2——未过筛的残余物量，g。
取两次平行测定的平均值为结果。两次测定值之差应不大于较大值的2%，否则应重新测定。

    5、灼烧失量测定

     5.1 仪器
高温炉（能控温至850—900℃）；天平（感量为0.2mg）。

     5.2 测定步骤
将干净的坩埚放在温度为850-900℃的高温炉中灼烧至恒重（连续两次称量之差不大于0.5mg）。称取试样约2g（精确至0.2mg）于恒重的坩埚中，将坩埚放入300℃高温炉内，慢慢升温至850-900℃灼烧至恒重，取出坩埚入入干燥器内冷却至室温，称量。

     5.3 计算
灼烧失量X2（%）按式（2）计算：
X2＝(m1－m2)/(m1－m3)*100 (2)
式中 m1——试样加坩埚的质量，g；
m2——灼烧后残余物加坩埚的质量，g；
m3——加坩埚的质量，g。
取两次平行测定的平均值为结果（取一位小数）。两次测定值之差应不大于较大值的2%，否则应重新测定。
附注：HG/T2248-91

中国艺术涂料网“转载文章，请注明：文章来源中国艺术涂料网”
