全  站关键词

在上述曲线中，纵坐标表示所形成电路中的电流强度，横坐标表示施加在电路中的电位差。在图1c中，0.5V附近出现的氧化峰是聚苯胺从完全还原状态转变成中间氧化状态，峰值电流约0.0018A/cm2，1.0V附近出现的氧化峰为聚苯胺从部分氧化状态转变为完全氧化状态，聚苯胺在转变的电位区表现出高的导电性；图1a中并没有出现明显的氧化峰；图1b中，在0.9V左右处出现一个氧化峰。由此可以看出：随着聚苯胺的加入，出现第一个氧化峰的电压逐渐减小，峰值电流也在逐渐减小，在整个过程中，氧化峰电压降到0.5V左右，峰值电流只有0.11A/cm2。这可能是由于在金属的腐蚀过程中，产生一系列强烈吸附在电极表面的物质，这些物质占据着电极表面的活性中心，毒化电极，从而使电极的活性降低，这也体现了聚苯胺明显的防腐效果。此外，虽然几条曲线的电压/电流变化区间端点有所不同，但是随着所加电压的不断变化，反应过程的电流也会不断变化，从而形成一个个闭合回路，其中所形成回路的面积大小就表明了电流的波动大小。图1a和图1b所形成的闭合回路面积较大，说明其电流随电压的变化而波动较大，其中图1a的数条闭合曲线重合度不及图1b，即图1b的涂层起到了一定的缓蚀作用，图1c在反应阶段始终很稳定，尽管电压变化最大（变化了1.8V），但整个反应过程中电流波动却非常小（电流变化了0.002A），这说明涂有含聚苯胺涂层的铁片的腐蚀速度明显比其他两块铁片缓慢，即前者涂层具有优良的防腐性。

2.2交流阻抗图谱分析

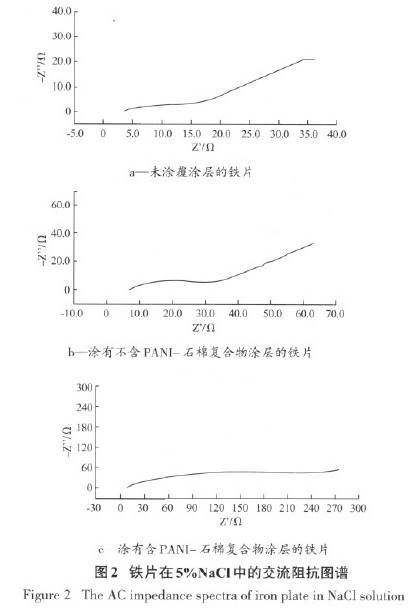

交流阻抗图谱的测试过程与循环伏安曲线测试方法类似，先测定变换区间，最终得到稳定的图谱，见图2。
