全  站关键词

表 2 　膜层隔热对比测试数据


从表2及对应的图3中可以看出,加热到60s时空白玻璃温度到52℃,而涂膜玻璃只有38℃,空白玻璃的温度曲线一直高于涂膜玻璃的温度曲线,说明涂膜玻璃具有明显的隔热效果。

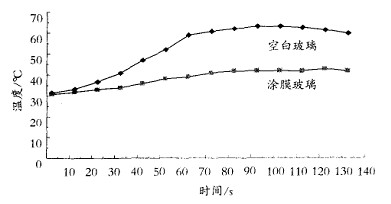

图3涂膜玻璃与空白玻璃隔热对比


2.3光学性能评价

对涂膜玻璃的光学性能检测结果见表3,对应空白玻璃做出的透过率-波长曲线如图4。

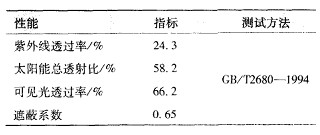

表3涂膜玻璃光学性能测试数据

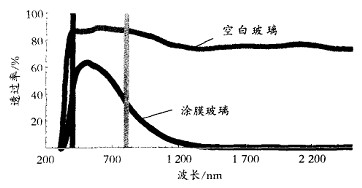

图4涂膜玻璃与空白玻璃光学性能对比


从图4中可以看出,无论是紫外光区(≤380nm)还是红外光区(780～2500nm),涂膜玻璃透过率均比空白玻璃有明显大幅度下降,而可见光透过率较高,说明其阻隔红外、紫外效果明显。

3结语

通过控制复合纳米功能材料的制备工艺参数[6],制备了纳米水性涂料,在玻璃表面涂敷获得的膜层具有高可见光透过率、高的红外和紫外阻隔率,可见光透过率为66.2%、紫外线屏蔽率为75.7%、红外阻隔率92%,制备的透明隔热涂料可以广泛应用于建筑节能,具有广阔的市场前景。目前,产品通过国内外多家用户的使用,效果明显。
