全  站关键词

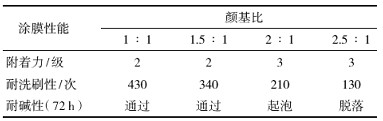

表3颜基比对涂膜性能的影响


由表3可见：随着涂料配方中颜基比的提高，涂膜的附着力、耐洗刷性、耐碱性相应下降。主要原因是当颜基比较小时，涂料中的乳液含量较高，有机成膜物能够完全包覆所有的颜填料粒子，形成一个连续、致密的涂膜，致使附着力、耐洗刷性、耐碱性提高；当颜基比太大时，有机成膜物不足以完全包覆所有颜填料粒子，形成的涂膜呈非连续性，且空隙率高，性能下降。当颜基比为1.5∶1左右时，涂膜各项性能均能满足标准要求，且成本较低。

2.2复合调湿材料对涂层吸、放湿量及耐洗刷性的影响

本试验选用硅藻土、海泡石、高吸水性树脂组成复合调湿材料。硅藻土是一种含水二氧化硅矿物粉末，密度很小，呈微孔结构且孔道相互连通，孔隙率达85%以上，比表面积大，吸水能力强，弹性模量高，抗划伤性能强，且耐酸性、防腐性、阻燃性、分散性好，在复合调湿材料中占主要成分。海泡石粉是一种富镁型层链状硅酸盐，灰白色，呈针束状，内部多孔且孔隙相通，密度小，吸附性和水化性强，具有增稠、防沉、防流挂性能，但必须控制其用量。高吸水性树脂是一种聚丙烯酸树脂粉末，具有吸湿膨胀、放湿还原、高吸水、高保水、高增稠和水分迁移等特性，其用量也须严格控制，试验证明：其用量在涂料总量的0.2%~0.3%范围内为宜。在固定涂料颜基比为1.5∶1，且其他配方因素不变的条件下，复合调湿材料的用量对涂层吸放湿量的影响见图1，对耐洗刷性的影响见图2。

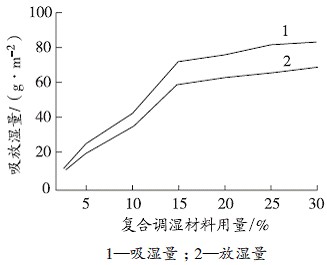

图1复合调湿剂用量对涂层吸放湿量的影响

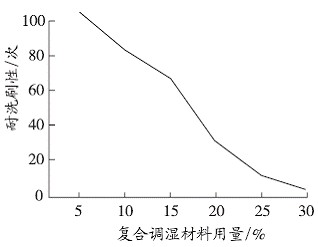

图2复合调湿材料用量对涂层耐洗刷性的影响


由图1和图2可见：在试验条件下，随着复合调湿材料用量的增加，涂层的吸放湿量呈线性上升，而耐洗刷性呈线性下降；当其用量超过15%以后，涂层的吸放湿量上升趋缓，耐洗刷性则下降严重。综合考虑，选取复合调湿材料的用量为15%左右，此时制备涂料的吸湿量为75g/m2，放湿量为61g/m2，耐洗刷性为340次。

2.3杀虫剂的选择及其杀虫效果

用作内墙涂料的杀虫剂，必须满足以下要求：第一，必须是触杀型的，因为挥发型杀虫剂既会增加涂料的VOC含量，又容易因有效成分挥发而失去药效；第二，必须具有良好的稳定性，尤其是对酸、碱的稳定性，以保证杀虫效果的持久性；第三，具有杀虫广谱性、高效性、无毒（或低毒）性；第四，无臭无异味；第五，与涂料相容，不影响涂料内在质量和外观。常用的杀虫剂有6大类：①有机氧化物；②有机锡类；③有机金属盐类；④有机膦类；⑤氨基甲酸酯类；⑥除虫菊酯类。前4类杀虫剂因残留毒性大，不适用于内墙装饰涂料；氨基甲酸酯对害虫击倒快，残效期长，杀虫选择性强，不污染环境；除虫菊酯类杀虫剂是一类广谱性杀虫剂，具有强烈的杀虫活性，用量小，效力高，毒性低，对环境污染轻微，残效期适中，是目前较理想的涂料杀虫剂。本实验选用氯氟氰菊酯作杀虫剂，它是除虫菊酯中的一种广谱、高效、低毒、强烈触杀型杀虫剂，有效期长且稳定。为了改善杀虫剂与调湿涂料的相容性，提高杀虫效果的持久性，本试验以硅藻土和海泡石粉作缓释载体，将杀虫剂吸附到载体的孔隙中，形成一种载药缓释剂，将其加入调湿涂料中，可大大延长涂层的杀虫有效期。在基本配方中其他因素不变的条件下，改变氯氟氰菊酯的用量，考察其对调湿涂料杀虫效果的影响，结果见表4。

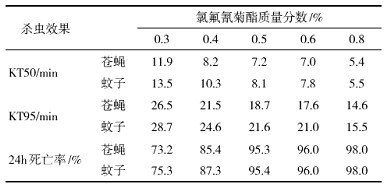

表4氯氟氰菊酯用量对涂料杀虫效果的影响


注：KT50—50%试验害虫被击倒时间；KT95—95%试验害虫被击倒时间。

由表4可见：随着氯氟氰菊酯用量的增加，涂料的杀虫效果提高，即害虫被击倒的时间逐渐缩短；当杀虫剂用量达到0.5%时，50%的试验苍蝇被击倒，且不能存活的时间为7.2min，50%蚊子被击倒，不能存活的时间为8.1min；95%害虫被击倒不能存活的时间：苍蝇为18.7min，蚊子为21.6min；24h害虫的死亡率：苍蝇、蚊子都超过95%。再增加杀虫剂用量，杀虫效果提高幅度不大，且成本增加。

上一页1 2 3 下一页

已有0位网友发表了看法
