全  站关键词

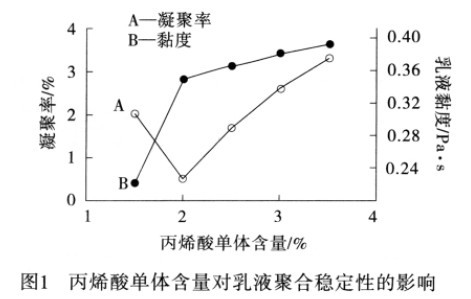

丙烯酸单体含量对乳液聚合稳定性的影响很大，少量可提高乳液的稳定性及对底材的附着力。从图1中A可以看出，丙烯酸单体含量从1.5%增加到2.0%时，体系稳定性增加，凝聚率下降;继续增加时由于其在水相中的溶解度大，增加了自由基聚合的可能性，因此凝聚率又增加，故对该聚合体系来讲，丙烯酸单体含量过高或过低凝聚率均提高。

同时从图1中B也可以看出，丙烯酸单体含量对乳液的黏度也有较大影响。丙烯酸单体含量增加，乳液黏度增加;当丙烯酸单体含量增加到2.0%后，乳液黏度增加变得缓慢。这主要是丙烯酸单体含量增加，中和后羧基趋于舒展，乳液分子链自由体积减少，分子运动受阻，故黏度增加。

综合以上因素，本试验确定丙烯酸单体的最佳用量为2.0%。

3.4有机硅单体含量对漆膜性能的影响

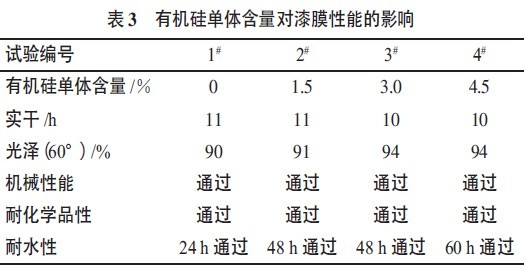

有机硅氧烷具有优越的耐候抗污性和高度的疏水性，以其改性羟基丙烯酸乳液，可提高漆膜的耐水性等性能。表3为有机硅单体的用量对漆膜性能的影响。




从表3可以看出，功能性有机硅链节提高了漆膜的耐水性，这是因为随着有机硅单体的加入，在成膜过程中硅氧烷键发生交联反应形成具有立体网状结构的涂膜，从而使聚合物分子链间难以被水分子渗透。同时还可以看出，有机硅单体用量增加时，漆膜除耐水性变好以外，其它性能变化不大。这可能是有机硅单体的用量仍然较小，部分单体聚合后被包裹在乳胶粒内部，还有部分处于外部，外部的有机硅聚合物提高了漆膜的耐水性，而内部的聚合物对漆膜性能没有大的贡献。因此本试验确定有机硅单体用量为1.5%。

4结语

⑴用有机硅单体对羟基丙烯酸乳液进行改性，选用阴离子型与反应性复合乳化剂，采用不连续滴加法制备了稳定的乳液。

⑵通过试验确定羟值为100mgKOH/g，丙烯酸单体含量为2.0%，有机硅含量为1.5%，可以制备出耐水性优异的高性能水性木器漆。

⑶由于用水作溶剂，消除了VOC对环境的污染，是一种性能优良的环境友好型涂料。
