全  站关键词

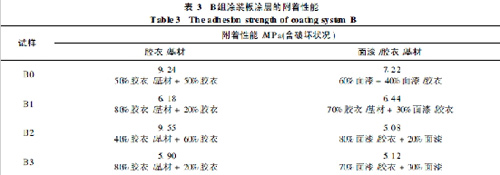

表3 B组涂装板涂层的附着性能



图1 A组涂装板的附着性能



图2 B组涂装板的附着性能


树脂基的复合材料,固化后的环氧树脂存在大量的羟基,这有利于涂料在复合材料表面很好地附着。

(3)静电作用

在1948年,Deryaguin等提出了静电理论。当涂料与基材的电子亲和力不同时,便可互为电子的给体和受体,形成双电层,产生静电作用。当基材为金属材料时,聚合物容易与金属基材形成双电层,产生界面接触电势,提高涂层在基材上的附着性能。但静电吸附仅存在于能形成双电层的体系中,不具有普通性。

粉尘的存在,首先直接阻碍了玻璃钢基材与涂层间或涂层与涂层间的物理吸附,使涂层间或与基材间的有效吸附和锚固面积减小,粉尘与后道的涂层间存在物理吸附,但粉尘与前道涂层或基材间没有牢固的作用力,故而,粉尘使涂层与基材间或涂层与涂层间的附着性能降低。

其次,粉尘的存在也阻碍了基材与涂层间或涂层与涂层间的化学吸附,涂层与涂层间或涂层与基材间无法形成有效的、足够的化学键或氢键,化学作用力就减少,各层间的附着性能受到影响。

再者,基材与涂层间或涂层与涂层间如果存在粉尘,在涂料的固化过程中,这些粉尘会形成比较多的应力集中点。随着涂层不断受到外来的作用力或环境老化,这些应力集中点首先发生破坏,进而使破坏区域得以扩展,涂层间或涂层与基材间的附着性能就大打折扣。

3结语

通过拉开法对施工过程中有无粉尘的涂层进行了附着性能测试,结果表明,粉尘的存在不同程度降低了漆膜的附着强度,尤其是没有粗腻子的涂层,强度下降达20%~30%。漆膜附着性能的降低,使涂层对风电叶片的保护作用大打折扣。所以,在风电叶片的生产过程中,应除去每层打磨后形成的粉尘,避免车间外来的粉尘,并在制度上对各种粉尘进行系统地控制[5],使涂装质量得到提高。
