全  站关键词

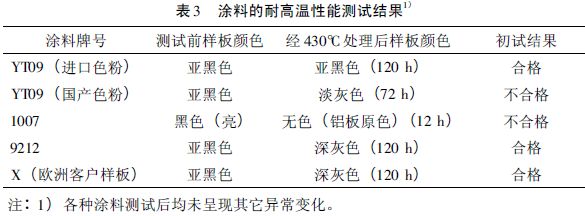

由表3可见，经过初选，YT09(进口色粉)、C9212、X三种涂料样板合格，另两种涂料样板不合格。

将YT09(进口色粉)、C9212、X三种涂料样板进行快速老化寿命测试。结果三种涂料样板均合格。

2.2涂膜的耐久性能

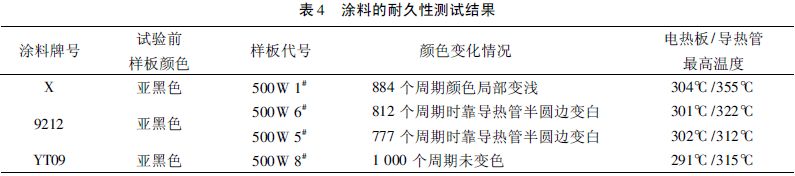

表3是3种涂料样板的耐久性能测试结果。




由表4可见，YT09涂料样板的耐久性较好。

2.3涂膜的气味

经初步的气味测试，两种国产涂料样板均不合格。

影响涂膜气味的主要因素是涂料中高温下可挥发介质和杂质的含量、施工工艺、固化温度、加热时间、加热固化设备的压力等。

为消除涂膜的气味，首先对涂料原材料进行了严格的检测，防止高温下能产生气体介质的杂质混入;同时，对涂膜加热固化工艺进行了较大调整。经多次实验，热固化工艺改成两段固化，即样板放入履带式烘烤线，在380℃烘烤15min，取出冷却至室温;再次放入履带式烘烤线，在380℃烘烤15min，取出冷却至室温。

采用新工艺喷涂的样板经多次气味检测，均合格;将其多次送欧盟作气味测试，结果每批均合格。

2.4涂膜的RoHS和REACH检验结果

经VDE化学实验室按照2002/95/EC(RoHS)检测，六种有害物质含量检验合格。

经VDE化学实验室按照EC1907/2006(REACH)检测，SVHC38项高度关注物质符合性检测结果合格。

3结束语

经检测，YT09耐高温涂料的耐高温性、快速老化寿命、耐久性能均符合要求，涂膜的气味通过改进喷涂工艺和热固化工艺也能达到要求。

用该涂料喷涂的电加热器散热板可满足欧盟客户的要求。该涂料还可用于灯具、加热炉、配电箱、控制台等。
