全  站关键词



2结果与讨论

2.1酯化反应的影响

酯化反应是制备水性环氧酯的关键。酯化反应进行不好，游离酸过多，将直接影响水溶性、漆的电泳性能及漆膜的防腐蚀性。而酯化反应的好坏直接与反应过程中脱水好坏有关。脱水不好，酯化反应时间拉长，酯化物黏度增大，严重时可造成胶化的危险。

2.2颜料的影响

环氧酯的酸价高，应该严格避免用碱性颜料，否则碱性颜料与环氧酯反应成皂而影响稳定性。另外，电泳漆使用过程中，漆液的pH值偏碱性，因此要求颜料本身在这种条件下稳定。

2.3丁醇用量的影响

丁醇对漆中的环氧酯起助溶剂作用，其用量应当限制。这是因为助溶剂丁醇与水不是无限互溶的，当丁醇用量超过一定量后，互溶度下降，使颜料与树脂的润湿性下降。在电泳过程中，丁醇用量过多也会出现漆膜发花现象。

2.4有机胺的类型和用量的影响

有机胺的类型和用量除了对漆液的电导率有很大影响外，对反应的控制也起着至关重要的作用。有机胺的选择，既要考虑与主体树脂的反应速度，又要考虑到合成树脂的水溶性、漆液的稳定性等因素。胺用量过多，会导致漆膜的耐腐蚀性和耐水性等性能下降，也会导致黏度增加，破坏漆膜的流平性。从来源易、成本低、环保等几方面考虑，通过大量的实验，选定了由德谦公司生产的AA-95多功能胺中和剂。

2.5助剂用量的影响

助剂用量过低，会使涂膜产生气泡、针孔、桔皮等弊病；助剂用量过高，使涂膜出现重溶针孔，严重时，将降低涂膜的击穿电压，从而难以得到符合技术要求的涂膜。

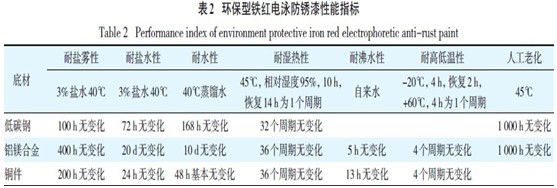

3结语

从以上的分析发现：水性电泳漆的开发主要取决于水性树脂的研制及原材料的选用、pH值、固体分等多种因素。对于水溶性环氧酯电泳漆而言，准确选用助溶剂与中和剂也非常重要。如能很好地控制这些指标，就一定能制造出既环保又节能的高性能电泳漆，大幅度地推进电泳漆的使用。
