研制新一代高性能外墙弹性抗污涂料<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

研制新一代高性能外墙弹性抗污涂料

时间:2011-10-11 14:18:52 来源: 作者:小辉点击:次

4试验结果与讨论

4．1乳液含量对弹性涂料弹性和耐沾污性的影响

乳液是影响涂膜性能的关键因素，弹性乳液的选择既要考虑到成膜后涂膜的耐水性、耐碱性、耐洗刷性、耐候性等性能，又要具有优异的弹性和抗污性。本文通过筛选，选择了紫外光固化交联的弹性乳液为基料。乳液添加量对涂膜的弹性和耐沾污性影响较大，本试验通过选择不同的乳液添加量，测试涂膜的弹性和耐沾污性。通过测试，本试验选择了40％乳液含量为基础配方。乳液含量对弹性和耐沾污性的影响见表3。

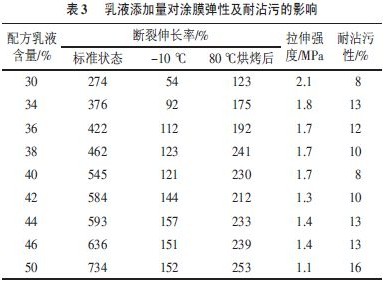

表3 乳液含量对弹性和耐沾污性的影响

从表中标准状态下的断裂伸长率可以看出，弹性涂料的断裂伸长率随着弹性乳液的增加而增加，乳液含量在36％～44％时，弹性为400％～600％，远高于JG/T172—2005标准中规定的弹性为200％的要求，完全能够满足高档外墙饰面要求。

从表中耐沾污性可以看出，当乳液含量在34％～40％时，耐沾污随着乳液含量的增加而减小；当乳液含量在40％～50％时，耐沾污随着乳液量的增加而增大，在40％乳液含量时，本试验的耐沾污为最好。

从表中拉伸强度性能可以看出，拉伸强度随着乳液含量的增加而减小，乳液含量在34％～40%时，拉伸强度基本相当，当乳液含量为50％时，拉伸强度为1.1MPa，只略高于JG/T172—2005标准中规定1.0MPa的数值。

综合乳液含量对断裂伸长率、耐沾污性及拉伸强度的影响，本试验选择40％的乳液含量设计配方，较好地平衡了弹性和耐沾污性能。

4．2遮盖聚合物对弹性涂料耐沾污性的影响

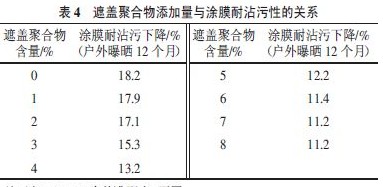

遮盖聚合物是从20世纪70年代引入涂料工业的，由于其独特的作用机理，能使膜获得极佳的物理性能。遮盖聚合物是一种不成膜的水性乳液聚合物，具有球状的中空结构，外壳为Tg很高的聚合物，平均粒径为0.4～1.0μm。含有遮盖聚合物的涂料在漆膜干燥过程中，较硬的遮盖聚合物浮到涂膜表面，替代了较软的乳液聚合物，使涂膜的表面硬度提高，并且具有更好的亲水性，大大改善了涂膜的耐沾污性。遮盖聚合物添加量与涂膜耐沾污性能的关系见表4。
