全  站关键词

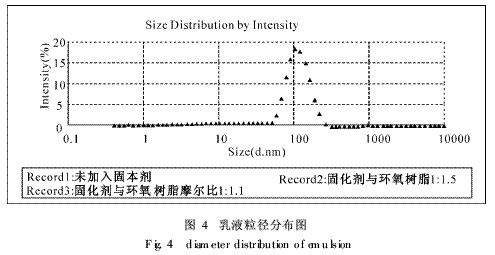

图4 乳液粒径分布图


由上图可以看出,未加入固化剂,乳液的平均粒径为108nm,加入固化剂1∶1.1时,乳液平均粒径变为201.2nm,加入固化剂1∶1.5之后,乳液平均粒径为327nm,粒径分布较为均匀。粒径过小时,对涂膜厚度的增加不利,而粒径过大时,则对涂膜的致密性和外观平整性不利,因此,选择固化剂与环氧树脂的摩尔比为1.1。

2.6涂膜综合性能

经过水洗、电泳、烘烤、固化,再水洗,最终得到的涂膜综合性能指标如下表所示:

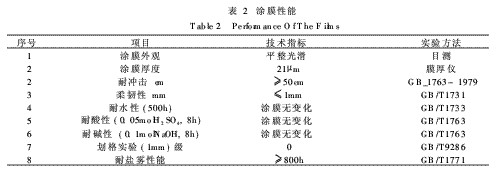

表2 涂膜性能


通过上表可以看出,涂膜有较好的耐水耐酸碱性能;通过划格试验,切割边缘平整光滑,无明显的脱落,涂膜附着力较好;通过上述检测,得到了外观平整,综合性能优良的漆膜。

本实验以环氧树脂为骨架,加入了TMP预聚的甲苯二异氰酸酯固化剂,合成了贮存稳定,涂膜性能优良的电泳涂料,并提出了一种简便测定槽液MEQ值的方法,该法设备简单,投资小,易于推广。
