全  站关键词

(3)最优配比及工艺

由极差D可知以上各因子对指标影响的大小依次为Y2O3含量、膨润土含量、球磨时间，同时，由显著性分析可知，氧化钇及膨润土百分含量对指标的影响具有较高的可信度，所以，由正交试验可以首先确定此系列涂料的最佳配比为A4B3。而对于球磨工艺，由于球磨时间对指标的影响最小，且由方差计算可知，其对指标的影响规律曲线可信度较低，所以，在工艺上可以不限定其球磨时间。最佳涂料的工艺及配比可以确定为：A4B3CX。但是，对于涂料的成型工艺性能来说，球磨后其表面成型能力得到改善，且随着球磨时间增加，表面成型能力越好，表面平整。在工业化机械喷涂中，表面成型能力对吸光效果有很大影响。因此，在吸光性能影响不大的情况下，选择成型能力较强的3h球磨时间做为涂料的最优工艺，即A4B3C4为最优涂料。对此，本研究也通过红外吸收光谱试验进行了验证，配比相同时，球磨3h的涂料具有比球磨1h的涂料更强的吸光性能。

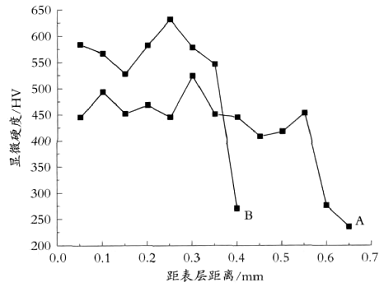

3红外吸收光谱试验

为了验证A4B3C4组合优于A4B3C2组合，进行了红外吸收光谱试验。红外吸收光谱试验可以测定某些特征峰值光的透过率，透过率越低，说明吸光效果越好。对于CO2激光涂料，主要看在10.6μm峰值处光的透过率。
