研究工业用激光吸光涂料配制及工艺优化<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

研究工业用激光吸光涂料配制及工艺优化

时间:2011-09-08 10:35:47 来源: 作者:孙慧点击:次

2.1正交试验组合

激光参数选定P=2100W，扫描速度F=1000mm/min，光斑为10mm×1mm的矩形光斑。

正交试验确定的涂料，在以上工艺参数下，经CO2激光扫描后，表面发生相变硬化。由于不同吸光涂料的吸光性能不同，各试样表面硬度也会不同。由于冷却速度相同，因此，对相变硬化组织产生影响的主要是能量吸收的多少。所以，在未发生熔凝的情况下，吸光涂料的吸光率越高，相变硬化层的表面硬度也越高。本试验中，用HT500洛氏硬度计对激光处理后的试样沿宽度方向等距离测试表面硬度，测试结果如表1所示。

2.2试验数据分析

根据正交实验方差法进行数据处理，见表2。

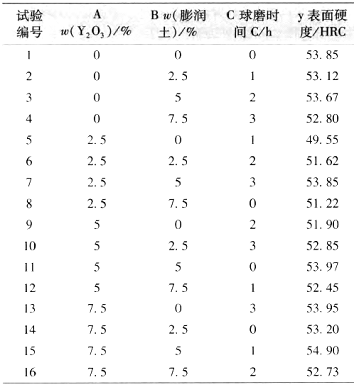

表1正交试验组合及表面硬度(HRC)测试

表2各因子各水平的指标平均值

注：极差：D1=2.14；D2=1.80；D3=0.88。

计算得：

误差列：Se=S总-(S1+S2+S3)=4.1295，

方差之比：

查F分布表：

对于F1

F(α=0.025，f1=3，f2=6)=6.5988>F1

F(α=0.05，f1=3，f2=6)=4.7571

对于F2

F(α=0.05，f1=3，f2=6)=4.7571>F2

F(α=0.10，f1=3，f2=6)=3.2888

对于F3

F(α=0.40，f1=3，f2=6)=1.1581>F3

F(α=0.45，f1=3，f2=6)=1.0127

由以上数据计算可得：

(1)显著性分析

由各方差比可知：氧化钇含量对指标表面硬度的影响在0.05水平上显著；膨润土含量对指标的影响在在0.1水平上显著；而球磨时间对指标的影响在0.45水平上才显著，说明此列可信度较低。

(2)指标随各因素的变化规律

图2是根据表1及表2绘制的试验指标随各因素的变化趋势图。
