全  站关键词

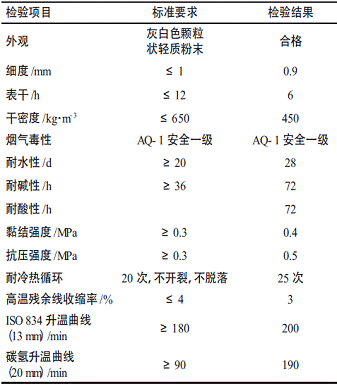

表2厚涂型钢结构防火防腐涂料的性能指标



3结果与讨论

3.1不同黏结材料的搭配及用量对涂料性能的影响

厚质钢结构防火涂料一般是非膨胀型涂料。单纯由无机黏结剂构成的厚质防火涂料，存在着黏结强度较低（一般仅为0.1MPa）、耐水性较差、涂层硬而脆、易产生裂纹等缺陷，用可再分散乳胶粉对无机黏结剂进行改性，形成有机-无机复合黏结剂体系，制备成厚质防火涂料，可显著提高其黏结强度、抗压强度、防水抗渗性能、柔韧抗裂性、耐冷热循环性、耐火极限值等。

3.1.1乳胶粉用量的影响

在配方中其它因素不变的条件下，乳胶粉的不同用量对厚涂型钢结构防火防腐涂料性能的影响见表3。

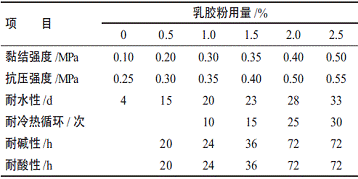

表3乳胶粉用量对防火防腐涂料性能的影响


由表3可知，配方中随着乳胶粉用量的增加，涂料的黏结强度、抗压强度、耐水性、耐冷热循环性和耐酸碱性均相应提高，尤其是黏结强度和耐水性提高显著，当乳胶粉用量达到2%时，各项性能都能达到或超过GB14907—2002标准中规定的指标。

3.1.2有机-无机复合胶黏剂的影响

作为主体黏结剂的水泥，由于密度较大，用量大时会增加防火涂料的干密度、减小其热阻、降低涂层的防火性能；用量小时，又会降低涂料的黏结强度、抗压强度及耐水性等指标。选用富含SiO2胶凝剂的粉煤灰替代部分水泥，可在一定程度上降低无机黏结剂的密度，并且增加涂层的孔隙率，提高热阻，增强防火性能，替代率控制在20%左右为好。为了激发粉煤灰颗粒表面的活性，提高无机黏结剂的早期强度，又添加了少量灰钙粉，由上述三种材料组成无机黏结剂。本研究优选的有机-无机复合胶黏剂的配比为：m（无机胶黏剂）∶m（乳胶粉）=100.00∶4.65。在配方中其它因素不变的条件下，有机-无机复合黏结剂的添加量对厚涂型钢结构防火防腐涂料性能的影响见表4。

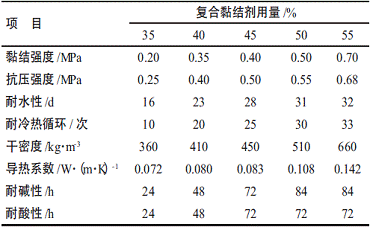

表4复合黏结剂的用量对防火防腐涂料性能的影响


由表4可知，随着复合黏结剂用量的增加，涂料的黏结强度、抗压强度、耐水性、耐冷热循环性、耐酸耐碱性相应提高，干密度增加，导热系数上升，耐火性趋降。当复合黏结剂用量达到55%时，涂料的干密度超标、导热系数较高、防火性能降低。按照综合性能评价选优的原则，复合黏结剂的添加量应控制在45%~50%。

上一页1 2 3 下一页

已有0位网友发表了看法
