全  站关键词

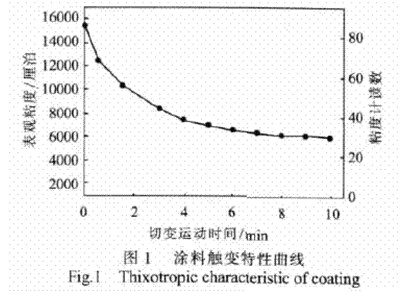

图1 涂料触变特性曲线


 触变性计算时将10min的粘度读数（S′）与30s时的粘度读数（S）代入下式计算：


触变性计算公式


远大于涂料触变性应大于20的要求[3]。说明其触变性良好。

3.2.3其他物化性能

涂料密度为1.6g/cm3，pH为10，作为涂敷涂料，具有良好的高温急热抗裂性（Ⅰ级）。其悬浮性为96.5%，透气性为0.926，其涂层强度平均值为311g，均较好地满足了消失模法工艺要求。

3.3生产验证

涂敷涂料时采用了刷涂、浸涂等方法，可使涂层厚度达0.5～1.5mm。涂敷涂料一遍后，铸型需要在低于50℃下干燥，然后再涂一遍。用带有这种涂料的消失模批量浇注ZL102泵的壳体，铸件表面光洁、平整，棱角清晰，无粘砂，涂料呈片状脱落，铸件尺寸精度高。

4·结束语

（1）研究的铝合金件消失模水基涂料性能优良，成本低廉；浇注的铸件表面品质好，光洁、无粘砂，尺寸精度高。

（2）涂料具有良好的触变性，对中小件消失模可使涂敷涂料一次完成，简化了工序，提高了生产效率。
