全  站关键词

该粉末涂料的反应热焓为-56.1J/g。对图1的固化曲线进行积分，按FREEMAN-CARROLL方法进行等温模拟，测定反应级数、反应速率常数与活化能，并由此计算在同一反应温度下反应转化率与时间关系，得到如图2的粉末涂料的等温固化曲线。由图2得到该粉末涂料在220℃下固化时间为58s，但考虑到DSC检测结果与实际应用的偏差，将粉末涂料在220℃下的固化时间设定为1.5～2min，符合常规3PE重防腐结构的涂装施工条件要求。

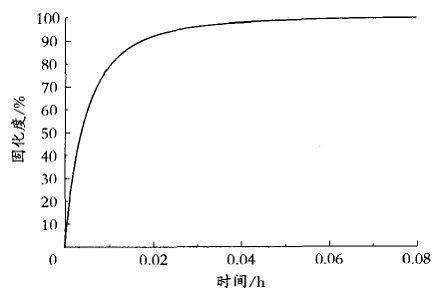

图2抗阴极剥离粉末涂料220℃固化等温曲线


3结语

(1)粉末涂料涂层对阴极剥离介质的阻挡能力以及涂层对金属基体的附着力是影响粉末涂料涂层抗阴极剥离能力的主要因素，增加涂层交联密度，提高涂层耐碱性、耐热性，加强表面处理，提高涂层与基材的附着力，消除固化与冷却过程内应力是提高粉末涂料涂层抗高温长时间阴极剥离能力的有效措施。(2)实验研究得出以JENP-02A环氧树脂、JECP-01B固化剂以及GR-10E环氧树脂JECP-05B固化剂为主要成膜物质的粉末涂料，可以满足埋地钢制管道抗60℃，30天阴极剥离新标准的要求。
