探讨可再分散乳胶粉型耐水腻子的制备及耐水机理<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

探讨可再分散乳胶粉型耐水腻子的制备及耐水机理

时间:2011-08-18 13:33:23 来源: 作者:孙慧点击:次

3.2白水泥用量对腻子性能的影响

水泥是腻子中的主要无机胶粘剂，它构成腻子层的骨架，使腻子层能紧密地粘附在试板上。水泥标号越高，硬度越高，但腻子打磨性会随之变差，且干燥固化时间缩短，不利于腻子的批刮。本试验选择42.5水泥，考察了水泥用量对腻子打磨等施工性能的影响，结果如表2所示。

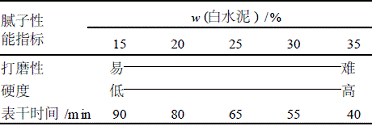

表2白水泥量对腻子性能的影响

由表2可以看出，随着白水泥添加量的增加，硬度增加，但打磨性变难，表干时间缩短，对施工性能不利。同时，水泥在水的作用下，通过反应能形成交联网状结构，赋予腻子一定的粘结强度。本研究考察了在其他条件不变的情况下，水泥用量对腻子粘结强度的影响，结果如图4所示。由图4可以看出，当水泥掺量加大时，对提高腻子粘结强度的提高帮助明显，但超过25%后，强度增加得较为平缓。另外，水泥用量过大，易造成腻子涂刮层开裂，造成墙面装饰性和耐腐蚀性下降。因此，为获得较高的粘结强度及良好的施工性能，白水泥添加量控制在25%～30%比较合适。

3.3纤维素醚对腻子性能的影响

纤维素醚是粉状建筑材料中常用的一种原料，可广泛用于内外墙腻子、防水腻子、弹性腻子中。实验发现，纤维素醚对改善腻子的施工性具有重要的作用，未添加纤维素醚的腻子具有很大的粘滞性，刮涂不畅，腻子容易产生流挂，造成材料浪费。随着纤维素醚添加量的增加，腻子的施工性能得到明显改善和提高。这主要是因为纤维素醚分子结构中含有丰富的羟基，溶于水后被水分子所包围，且吸收大量的水分，在水合作用下分子本身体积大幅度膨胀，同时分子链之间逐渐相互缠绕并形成具有高黏度的水溶液[5]，从而使它具有良好的触变性能和施工性能，提高腻子粘结性能，更好地粘结基材。纤维素醚除了赋予腻子体系良好的施工性外，还赋予腻子体系优异的保水性，增强腻子的附着力，从而可根据其添加量来调整腻子干燥时间，避免因失水过快导致裂纹和脱水现象，以满足实际使用的要求。图5是纤维素醚加入量与腻子表干时间的关系。从图5可看出，随着纤维素醚用量的增大，腻子膜表干时间延长。但并不是加入越多越好，加入量过大，会使表干时间相应延长，从而导致施工周期加长，从而不利于实际工程要求。另一方面因其价格比较昂贵，综合考虑确定其加入量为0.4%～0.6%比较合适。
