利用废聚苯乙烯泡沫塑料研制防水涂料<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

利用废聚苯乙烯泡沫塑料研制防水涂料

时间:2011-08-10 12:01:00 来源: 作者:爱卡点击:次

2.4填料

聚苯乙烯分子中没有亲水基团，吸水率低，因而其涂层具有良好的防水性能，但其耐热性差，加入填料不仅可以降低涂料的成本，还可以提高涂料的性能，增加涂料的稳定性和耐磨性.本实验用的填料有轻质的碳酸钙、钛白粉及氧化锌.

2.5正交实验及其结果

以上实验结果表明，溶剂、乳化剂、增塑剂的用量都影响涂料的性能，选用L9（34）正交表来安排实验，因素水平见表8.以涂料干燥时间、粘度、耐水时间作为实验指标，结果如表9.

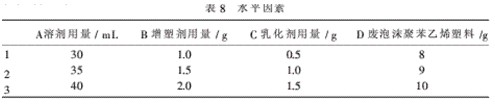

表8水平因素

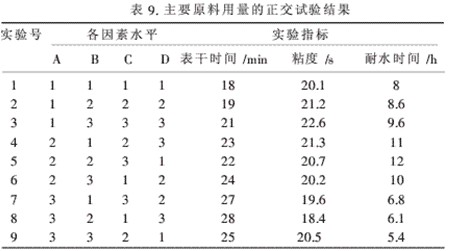

表9主要原料用量的正交试验结果

由以上正交实验结果可知，最佳实验条件为A2B2C3D1，即8g泡沫塑料加入35ml混合溶剂，1.5g邻苯二甲酸二丁酯，1.2g乳化剂OP-10和0.3g十二烷基苯磺酸钠.

3·产品配方及性能

3.1产品配方

详细产品配方如表10所列（以溶解100g聚苯乙烯泡沫塑料计）.

3.2产品性能指标

产品性能指标如表11所列.

4·结论

用二甲苯、乙酸乙酯、丙酮组成的混合溶解废聚苯乙烯泡沫塑料，其最佳配方是二甲苯、乙酸乙酯、丙酮的比例为3︰2︰1（体积比）.通过对涂料其改性剂的选择和优化，得出制备涂料的最佳配方是A2B2C3D1.

按此配方和条件制得的涂料是一种性能良好的乳液涂料.在常温下，防水防腐性能好，粘附力大，抗冲击力强且涂膜光亮，废聚苯乙烯泡沫塑料可作为防水涂料用.此外，这些涂料以废聚苯乙烯泡沫塑料为原料，生产成本低廉，制备工艺简单，原料易得，易于工业化，是废聚苯乙烯泡沫塑料回收利用的有效途径，能变废为宝，节约能源，消除白色污染具有广阔的应用前景.

关键词： 利用聚苯乙烯泡沫塑料

上一篇：Nissan开发一种新型的iPhone保护套

下一篇：山外山涂料研发的“铜墙铁壁”签约北京神箭神舟航天空
