利用废聚苯乙烯泡沫塑料研制防水涂料<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

利用废聚苯乙烯泡沫塑料研制防水涂料

时间:2011-08-10 12:01:00 来源: 作者:爱卡点击:次

2.2乳化剂的选择

2.2.1乳化剂种类的选择乳状液是

一种(或几种)液体以液珠形式分散在另一与其不相混溶的液体中的液—液分散体系.液珠平均大小及其分布是乳状液的重要性质,液滴越小,分布愈均匀,乳状液越稳定.利用复配乳化剂降低油水界面张力,通过高速搅拌来达到良好的乳化效果目的.通过乳化改性可以降低溶剂用量,同时避免施工过程中溶剂的挥发对人体的危害,以达到环保的效果.乳化剂的种类直接影响乳化液的稳定性.非离子型乳化剂能赋予乳液较好的化学稳定性，阴离子型乳化剂能赋予乳液较好的机械稳定性[6].因此选用非离子型和阴离子型乳化剂组成的复合体系，可提高乳液的稳定性，在同等实验条件下，笔者考查了多种阴离子和非离子表面活性剂及其复配对乳化效果和乳液稳定性的影响.列出几种典型的实验效果，见表3.

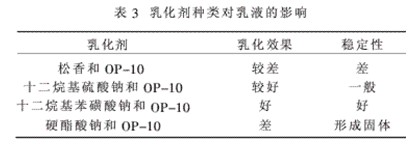

表3乳化剂种类对乳液的影响

根据大量实验，选择十二烷基苯磺酸钠和OP-10作为本研究的乳化剂.

2.2.2乳化剂用量的确定用十二烷基苯磺酸钠（ABS-Na）和OP-10作为乳化剂，以二甲苯、乙酸乙酯、丙酮（体积比为3:2:1）的混合溶液作溶剂，乳化温度为70℃作条件，考查乳化剂用量对乳液的影响，结果见表4.

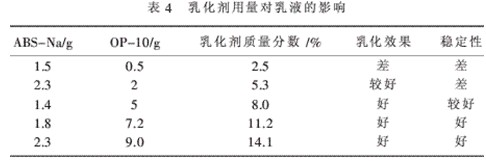

表4乳化剂用量对乳液的影响

由实验结果可以看出，乳化剂的用量确定为11.2%左右为宜.

2.2.3乳液pH值

pH值对乳液的稳定性有重要的影响.当pH值在7-9时乳液的稳定性较好，pH值过高或过低，都会使乳液的稳定性降低.这是因为乳液为双电子层结构.当H+或OH-浓度过大时，中和了体系的负离子或正离子，使双电子层消失，从而使乳液不稳定[7].pH值对乳液稳定性影响见表5.

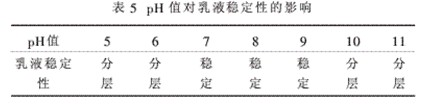

表5PH值对乳液稳定性的影响

2.2.4乳化温度的确定在逆转乳化方法中，转相温度是极为重要的，温度低于转相点温度，乳化后颗粒较大且不均匀，乳液稳定性差.相反，若温度过高则转相后，由于布朗运动使小颗粒之间发生聚集，从而形成大颗粒，也影响乳液的稳定性.

将10gPS泡沫溶入30mL混合溶剂中，溶解后加入增塑剂1.52g，乳化剂0.8g，水9.4g，在20℃-80℃的不同温度下进行试验，测试所得涂料表干时间和耐水性，结果如表6所示.

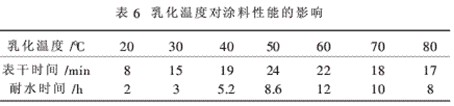

表6乳化温度对涂料性能的影响

从表中可以看出，随着反应温度的升高，涂料耐水时间就变长，但反应温度为60℃-70℃时，耐水性最好.反应温度再升高，耐水性反而变差，说明反应温度过高或过低对防水涂料的耐水性都不利.另外在60℃-70℃时，涂料表面干燥时间相对稍长一些，综合考虑，选择反应温度为65℃-75℃.

2.3增塑剂用量对涂料性能的影响

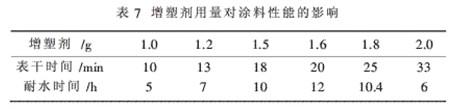

增塑剂可以改变涂膜的韧性，它能降低玻璃化温度，使高弹性在较低温度下出现，改变涂膜的附着力、柔韧性等.用于聚苯乙烯的增塑剂有邻苯二甲酸酯类、双萜烯、环氧大豆油、环氧大豆油酸辛酯、柴油芳烃增塑剂、烷基苯磺酸酯等.由于邻苯二甲酸丁酯具有性能较全面，不但增塑效果好，而且用量少，与树脂相溶性好，价格便宜等优点，本文选用了邻苯二甲酸二丁酯（DBP）为聚苯乙烯的增塑剂，分别加入不同量的增塑剂进行试验，其涂料的表干时间和耐水性结果如表7.
