全  站关键词

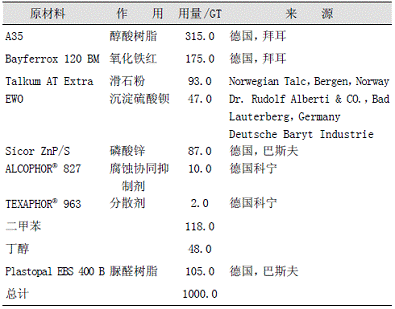

表3烘烤底漆配方


注：固化条件：气干；膜厚：30μm。

200h耐盐雾试验结果见图7，Kesternich起泡试验（12次循环）结果见图8。

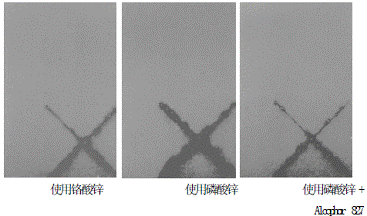

图7200h耐盐雾试验结果



图8Kesternich起泡试验（12次循环）结果


起泡量：0—无泡，5—许多泡；起泡面积：0—无，5—大面积；锈蚀：0—无锈蚀，5—非常高的锈蚀速率

4Alcophor827在水性环氧防腐底漆中的应用案例

基于固体环氧的水性环氧防腐底漆：

成分质量分数/%

A组分

Waterpoxy145550.0

Hydropalat3204分散剂0.2

防锈颜料*9.2

Alcophor8270.9

滑石粉5.0

沉淀硫酸钡8.5

氧化铁红5.8

Foamaster223消泡剂0.4

水20.0

100.0

B组分

Waterpoxy7519.0

注：防锈颜料为氧化锌Actirox106-HaloxCW491-HuecosinZPM。

25℃条件下的物理特性：

溶剂含量/%3.2

施工时限/h>8

表干时间（100μm湿膜）/min25~30

重涂时间间隔/h1~48

实干时间/d1~2

彻底交联时间/d7

基于液体环氧树脂的水性环氧防腐底漆：

成分质量分数/%

A组分

Waterpoxy75124.00

Actirox10612.00

无机颜料12.00

防锈颜料*13.00

Hydropalat7003分散剂0.30

碳酸钙23.10

Alcophor8272.00

Foamaster223消泡剂0.50

水13.10

100.00

B组分

液体环氧双酚A/F（ChemresE30）20.00

注：防锈颜料为磷酸锌。

25℃条件下的物理特性：

施工时限/h2.30

重涂时间间隔/h3~48

实干时间/h24

彻底交联时间/d7

5结语

（1）实验结果表明：Alcophor827与磷酸锌配用，在各种亲油的树脂体系中有极好的防锈蚀效果。

（2）Alcophor827最佳用量为磷酸锌用量的10%~12%，即约占配方总量的1%~2%。

（3）在所试验的配方中未发现Alcophor827有任何副作用。

（4）Alcophor827必须在颜料研磨阶段加入。

（5）单独使用Alcophor827没有任何防锈蚀作用。
