全  站关键词

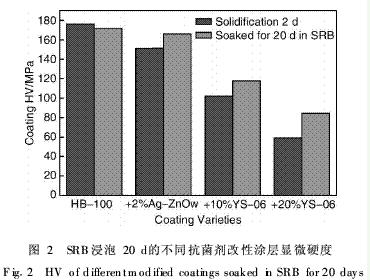

图2 SRB浸泡20d的不同抗菌剂改性涂层显微硬度


从图2中可以看出,改性涂层随SRB浸泡时间的延长,硬度均略有上升;但未改性涂层的硬度下降。这表明,改性涂层中的抗菌剂填料有利于增强涂层抗SRB腐蚀的性能,降低了SRB腐蚀对改性涂层硬度的影响。在添加不同抗菌剂的改性涂层中,添加2%Ag-ZnOw抗菌剂改性涂层的硬度要比YS-06抗菌剂改性涂层高得多,涂层性能较好。添加20%YS-06抗菌剂的改性涂层硬度最低。减少涂层中YS-06抗菌剂的添加量,其涂层硬度上升。

3·2·2改性涂层耐磨性

图3是分别采用10%,20%的YS-06双季铵盐型有机抗菌剂以及2%Ag-ZnOw无机抗菌剂填料改性涂层进行SRB浸泡实验,并与未改性涂层的耐磨性能进行对比。

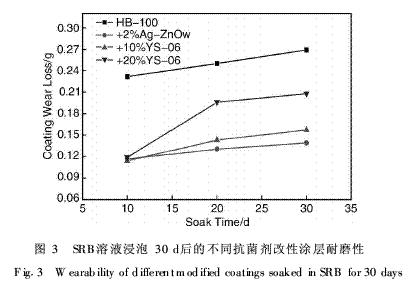

图3 SRB溶液浸泡30d后的不同抗菌剂改性涂层耐磨性


测试结果表明,在SRB溶液浸泡20d,未改性涂层的磨损量最大,而且明显高于抗菌剂改性涂层的数值。随着SRB浸泡时间的延长,涂层试样的磨损量增加,耐磨性能均下降。但分别添加2%Ag-ZnOw无机抗菌剂和10%YS-06抗菌剂的改性涂层,其耐磨性能较好。增加改性涂层中YS-06抗菌剂的添加量至20%时,耐磨性能降低,但仍高于未涂层的样品。

3·2·3改性涂层附着力

图4为不同抗菌剂改性涂层在SRB溶液中浸泡30d后的拉伸剪切强度。从图4看出,SRB浸泡30d后,添加2%Ag-ZnOw抗菌剂的改性涂层,其拉伸剪切强度最大,表明其涂层附着力最强,高于未改性涂层。而添加10%YS-06抗菌剂的改性涂层拉伸剪切强度较低,涂层附着力较弱,添加20%YS-06抗菌剂的改性涂层附着力最低。

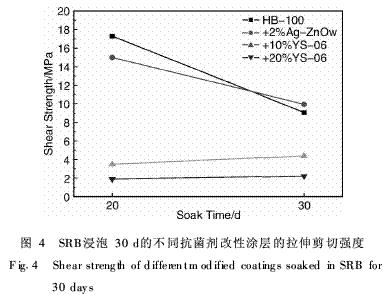

图4 SRB浸泡30d的不同抗菌剂改性涂层的拉伸剪切强度


4结论

(1)YS-06双季铵盐型抗菌剂改性涂层的抗菌性能要优于1227单季铵盐型抗菌剂改性涂层的性能;

(2)YS-06抗菌剂的改性涂料随抗菌剂含量的增加,涂层机械性能有所下降,但抗菌性能提高;

(3)添加2%Ag-ZnOw抗菌剂的改性涂料的硬度高、耐磨性好、附着力强,并具有优良的抗菌性能。
