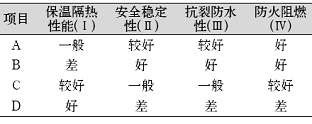

表5 4种保温砂浆性能评价



表6 4种保温砂浆评价


在简化向量归一、单因素评判等步骤前提条件下，通过评分合计或加权平均分数比较可以看出，4种保温砂浆的优劣顺序为：B＞A＞C＞D，以B为最优、D为最劣。因此新型外墙外保温隔热系数中的保温层选用空心微珠保温砂浆B型。

3新型外墙外保温系统的热工计算

外墙外保温系统的设计，必须按照不同地区要求的节能标准或规范规定的墙体节能单项指标(即传热系数K、热惰性指标D)，由热工计算来决定墙体材料、保温材料的厚度。夏热冬暖、夏热冬冷地区《标准》规定的外墙节能要求见表7。



表7夏热冬暖和夏热冬冷地区外墙保温隔热要求


根据新型外墙外保温隔热系统的构造，墙体结构可以是钢筋混凝土墙体、各种砌块墙体及轻型墙体，本文以钢筋混凝土墙体为例子，从内到外主要材料分别是：水泥砂浆20mm、钢筋混凝土墙体240mm、保温砂浆20mm、抗裂保护层8mm、饰面涂料。从《标准》规定的外墙保温隔热要求中不难看出，复合墙体的D值决定外墙传热系数K的取值大小，D值按式(1)计算：




式中：Ri——第i层材料热阻，m2·K/W；

Si——第i层材料的蓄热系数，W/(m2·K)。

新型外墙外保温隔热系统复合墙体的热惰性D值见表8。

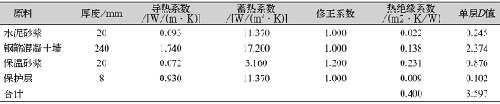

表8复合墙体D值


由表8可知，该复合墙体的热惰性指标D为3.597，即＞3。因此在夏热冬暖地区K值可取≤2.0，夏热冬冷地区K值取≤1.5。K值的计算过程如下：钢筋混凝土外墙外保温复合墙体的传热绝缘系数Rz为：

Rz=Ri+R1+R2+R3+R4+Re

式中：Ri——内表面热绝缘系数，0.11m2·K/W；

R1——水泥砂浆热绝缘系数，0.02/0.93=0.022m2·K/W；

R2——钢筋混凝土墙体热绝缘系数，0.24/1.740=0.138m2·K/W；

R3——保温砂浆热绝缘系数，0.02/(0.072×1.2)=0.231m2·K/W；

R4——保护层热绝缘系数，0.008/0.93=0.009m2·K/W；

Re——外表面热绝缘系数，0.05m2·K/W；则

Rz=0.11+0.022+0.138+0.231+0.009+0.05=0.56(m2·K/W)

(2)K=1/Rz，则K=1/0.56=1.78，即K＜2，符合夏热冬暖地区《标准》3的要求。

夏热冬冷地区满足K=1.5，D≥3时，设计保温砂浆的厚度按下式计算：

(1)δx=λx(R0-Ri-R-Re)(1)
