全  站关键词

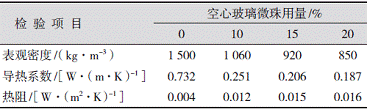

表7空心玻璃微珠添加比例与中涂层的密度


由表7可知：随着空心玻璃微珠在骨料中比例的提高，中涂层的表观密度和导热系数λ相应降低、热阻R提高。当空心玻璃微珠的添加量达到20%时，与未加玻璃微珠的涂层相比，密度降低76%，导热系数降低了2.87倍，保温隔热性大幅提高。空心玻璃微珠外壳为坚硬的玻璃质，对光热的反射率达80%~90%，是制备热反射隔热涂料的重要功能性填料。在试验条件下，空心玻璃微珠在骨料中的添加比例与中涂层表面温度的关系见表8。


表8空心玻璃微珠用量对表面温度的影响


从表8中可知：随着骨料中空心玻璃微珠用量的提高，模拟试验样板的表面温度随之下降，当其添加量达到20%时，试验样板与对照样相比，表面温度下降了11.5℃。其机理是：当空心玻璃微珠用量少时，大部分微珠填充于粗骨料的空隙中，因而失去了反射太阳光的能力，当其用量增加到一定水平后，填充空隙后的多余微珠独立分散于涂层中，可以发挥对阳光的反射作用，从而使涂层表面对太阳辐射热的吸收量减少，表面温度降低，向内部传导的热量减少，起到隔热降温、降低制冷能耗的作用。

3.结语

以传统真石漆为基础演变而成的保温隔热花岗岩涂料，不但形态逼真、立体感强，而且还具有高装饰性、高耐久性、高抗污染性。将空心玻璃微珠替代部分细骨料，加入花岗岩中间涂料中，可赋予花岗岩涂料阻隔性保温隔热和反射性隔热双重功能；将自交联纯丙乳液与防污自洁纳米溶胶复合作为罩面漆喷涂于花岗岩中间涂层上，形成透明的超亲水性、光能自洁薄膜，具有长效防污染效果。制备的保温隔热花岗岩涂料还具有粘附力强、耐水、耐碱、耐盐雾、耐候、环保、不燃、透气、柔韧性好及净化空气、防霉杀菌等特点，非常适用于外墙外保温系统的饰面涂装。
