研究保温隔热花岗岩涂料的实验与生产工艺<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

研究保温隔热花岗岩涂料的实验与生产工艺

时间:2011-07-20 12:28:19 来源: 作者:编辑点击:次

2.结果与讨论

2.1保温隔热花岗岩涂料的性能

保温隔热花岗岩涂料的性能检测结果见表4。

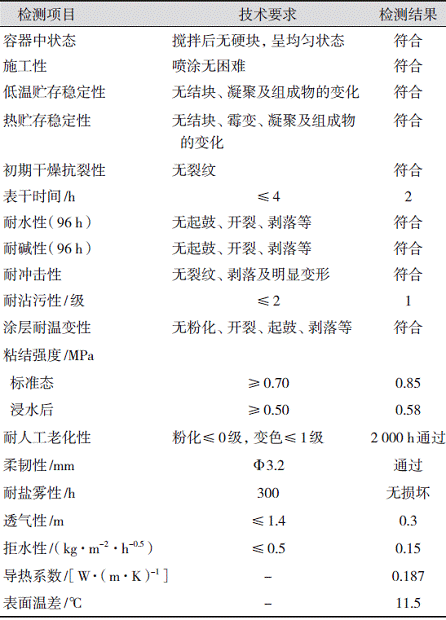

表4保温隔热花岗岩涂料的性能

2.2乳液的选择及用量对中间涂层性能的影响

用于外保温系统的饰面涂料必须与保温层相容，同时需要有一定的柔性，以便适应保护层因温度变化而引起的胀缩应力，防止涂层开裂。通常，乳液的Tg越高，以其制备的涂膜硬度越大、刚性越强，耐沾污性越好，然而却不适于做外墙外保温系统的饰面涂层，因为它不符合“逐层渐变，柔性释放应力”的规律。适用于花岗岩涂料的乳液，应选择Tg在20~30℃范围内的品种，且耐水性、抗水白性、耐老化性、耐沾污性好。本文选用无皂自交联纯丙乳液为粘结剂，其Tg为20℃，MFT为14℃，以其制备的涂料，涂膜具有刚柔并济、柔中带刚的特点。在配方中其他因素不变的前提下，只改变乳液的用量，考察其对保温隔热花岗岩中间涂层性能的影响，结果见表5。

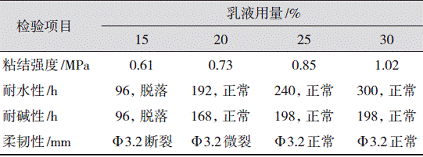

表5乳液用量对中涂层主要性能的影响

从表5中可知：随着乳液用量的增加，花岗岩中间涂层的粘结性、耐水性、耐碱性、柔韧性相应提高，当乳液用量在20%~25%范围内时，涂层的各项性能指标均达到或超过标准要求。

2.3骨料的选择与级配对中间涂层性能的影响

用于花岗岩中间涂层的骨料要求强度高、颜色纯正、耐候、耐久、耐风化性好。可供选择的骨料有花岗岩、大理石、陶瓷器碎粒、汉白玉、白云石、石英砂、岩片等。本文为提高中涂层的保温隔热性能，又添加了空心玻璃微珠。

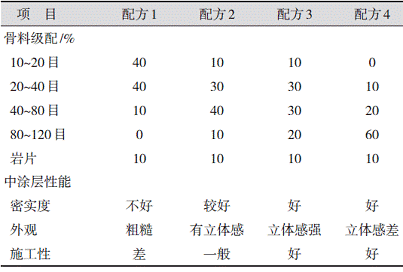

2.3.1骨料级配对中间涂层性能的影响（表6）

由表6可见：当粗骨料太多时（配方1），涂层的密实度差、外观粗糙，且施工困难；当细骨料太多时（配方4），涂层立体感差，装饰效果不好；只有当粗、细骨料的级配合理搭配时（配方3），才能达到涂层致密、立体感强、层次感丰富，且抹涂施工性好的目的。
