全  站关键词

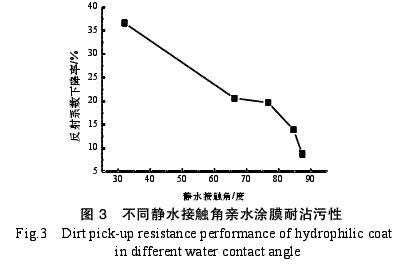

图3 不同静水接触角亲水涂膜耐沾污性

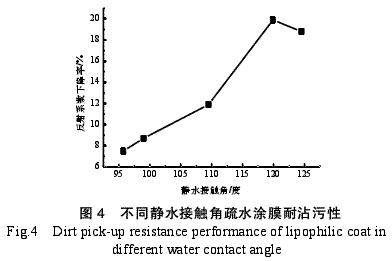

图4 不同静水接触角疏水涂膜耐沾污性


对于亲水性涂膜，从图3可以看出，随静水接触角增大，其反射系数下降率降低，涂膜耐沾污性提高。而疏水性涂膜则恰好相反，随静水接触角的增大，涂膜耐沾污性降低。

根据杨氏方程[3]，在涂膜去污过程中，亲水性涂膜因具有较高的临界表面张力，水易浸湿涂膜，将污染物从涂膜表面置换下来，且静水接触角越小，越有利于污染物的清除。但若亲水性涂膜静水接触角太小，亲水性太强，往往伴随着涂膜吸水率增加，这会对涂膜造成永久性污染，反而会降低涂膜耐沾污性。疏水性涂膜因临界表面张力较低，不易被水浸湿，污染物附着在涂膜表面很难被水去除，静水接触角越大，越不利于污染物的去除。

因此，静水接触角接近908，涂膜耐沾污性较好。

3·结语

由实验结果可以看出，涂膜性状与其耐沾污性密切相关。粗糙度大的涂膜更容易污染，因此，市区建筑物外墙在施工时，应提高涂膜的平整性改善其耐沾污性。

硬度较小涂膜容易“抓住”污染物，使涂膜沾污。这可通过确定适宜的PVC、提高涂膜的交联密度等途径提高涂膜硬度。涂膜吸水率越大，静水接触角越小，涂膜沾污越严重。适当添加纳米材料、采用新型乳液等措施可改善涂膜的耐沾污性能。

现在，随着汽车保有辆的增加，大气污染物的亲油性在逐渐增加，单纯依靠技术措施提高涂膜耐沾污性能已较难满足要求。只有控制大气污染，才能更好的解决涂料耐沾污性问题。
