全  站关键词

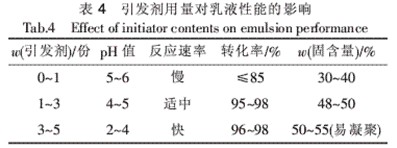

表4


2.4乳化剂种类及用量对乳液性能的影响

在乳液聚合过程中，乳化剂的种类和用量对反应速率、体系稳定性和聚合物性能的影响较大。本试验采用OP-10/SDS复合乳化剂；保护胶体采用PVA（本身是非离子表面活性剂）。研究结果表明：当试验开始阶段一直采用OP-10作乳化剂时，所制备的共聚乳胶粒又多又大，并且储存不稳定；当采用复合乳化剂时，所生成的共聚乳胶粒数量和粒径明显减少；当乳化剂用量过少时，生成的胶束数量相应减少，聚合物粒径变大、乳液不稳定。因此，选择w（OP-10）=0.83%~1.25%（相对于混合单体而言）、w（SDS）=0.63%~0.83%（相对于混合单体而言）时较适宜。

2.5消泡剂种类及用量对乳液性能的影响

消泡剂必须与整个体系相容，但不能溶解，并且消泡剂与体系中的乳化剂要有适宜的平衡关系。若消泡剂过少，它将以油层状分离出来，浮在表面；若消泡剂过多，它将过多地分散在体系中，不起作用。因此，正确选择消泡剂的种类及用量至关重要。消泡剂主要品种有十八醇、十六/十八混合醇、辛醇、异辛醇、甲醇和磷酸三丁酯等。以PVA为乳化剂的乳液不宜选用硅系列消泡剂。在其它条件相同的前提下，分别采用以上几种消泡剂进行消泡试验。结果表明：选择异辛醇消泡剂效果最好，并由此确定了消泡剂的最佳用量。

2.6其它助剂对乳液性能的影响

当乳液聚合终止时应加入适量的助剂，以提高乳液的粘接强度和稳定性、降低成膜温度和阻止乳液聚合。本试验以NaHCO3作为乳液pH值的调整剂，以增加乳液的稳定性；加入少量对苯二酚以防止乳液进一步聚合；加入邻苯二甲酸酯类，以降低成膜温度、提高韧性，从而也提高了粘接强度。

3·水基丙/醋乳液的实测性能

水基丙/醋乳液的应用性能和储存稳定性如表5、表6所示。

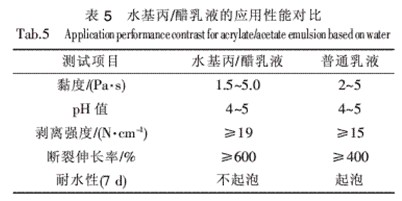

表5

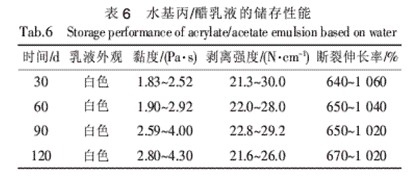

表6


由表6可知：该乳液经过120d（4月份～8月份）的储存试验，其稳定性能良好。另外，将该乳液于-7℃储存7d，其性能稳定；但通常应将其存放在室温条件下，以10~40℃为宜。

4·结论

（1）由丙烯酸酯类单体与VAc单体乳化共聚而成的水基丙/醋乳液，与普通白乳胶相比，其胶膜的耐水性和韧性明显提高。

（2）该水基丙/醋乳液不仅具有韧性好、粘接强度高、制备工艺简便可行、可室温粘接和使用方便等诸多特点，而且还具有水基胶粘剂毒性小、无污染和价格低廉等优点，其应用前景良好。
