全  站关键词



6钢结构防火涂料应用中存在的问题

6.1标准滞后的问题

钢结构防火涂料标准的制定与执行往往由于各种原因而滞后于产品的生产与使用，这就使得防火涂料的生产与销售容易出现无据可依的局面，部分劣质产品鱼目混珠，为钢结构材料的安全使用带来隐患。

6.2安全性问题

薄型和超薄型防火涂料的膨胀阻燃体系大多为P-N体系，即其膨胀阻燃体系包括3大部分：酸源、碳源和气源。酸源即各种磷酸盐类，目前用得最多的为多聚磷酸铵（APP）、磷酸三聚氰胺等；防火涂料遇火产生膨胀从而对基材起到保护作用的同时，其阻燃成分有可能释放出诸如NH3、HCN、HX、CO、Cl2、Br2等有毒气体。如果这些气体的浓度超过了人体的耐受极限，便会对未逃离火场人员以及消防人员产生危害，这是应引起重视的问题。

6.3薄型钢结构防火涂料的耐老化和耐候性问题

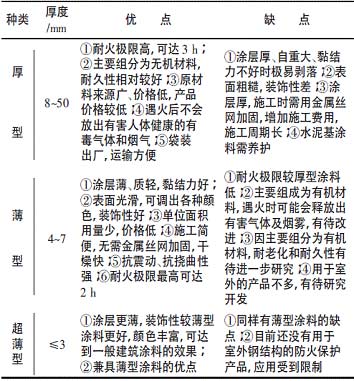

厚型钢结构防火涂料的主要成分为无机物，具有较好的稳定性，耐氧化、耐辐射，长期使用其主要性能变化不大，且可通过增加涂层厚度的办法来保证构件有很高的耐火极限，但其装饰效果比较差，不适用于有装饰要求的场所；而薄型钢结构防火涂料主要由高聚物组成，存在材料老化和降解等问题。如果经过一段时间，涂料主要成分被氧化和降解，可能会削弱原有的性能，遇火时起不到应有的作用，就会造成损失。然而这一问题的验证工作国内尚未系统地开展，国家也无统一的技术要求。

6.4露天钢结构防火保护问题

大量露天建筑物和构筑物，如化工炼油厂、石油钻井平台、油、气罐群及油、气罐支撑和电缆桥架等，广泛采用了钢结构，需要施加相应的防火保护措施。由于其暴露于户外需要承受日照、风吹、雨淋、冻融、外来冲击等严酷自然因素及化工厂酸、碱等腐蚀的影响，要求涂料有更好的耐候性能。目前国内许多单位在原有的钢结构防火涂料的基础上改进开发了露天防火涂料。其相关标准见GB14907—2002中室外钢结构防火涂料技术性能。

7结语

⑴目前，高层钢结构建筑日趋增多，尤其是一些超高层建筑，采用钢结构材料更为广泛。高层建筑一旦发生火灾事故，火不是在短时间内就能扑灭的，这就要求在建筑设计时，加大对建筑材料的防火保护，以增强其耐火极限，并在建筑内部制订必要的应急方案，以减少人员伤亡和财产损失。⑵要使钢结构材料在实际应用中克服防火方面的不足，必须进行防火处理，其目的就是将钢结构的耐火极限提高至设计规范规定的极限范围。防止钢结构在火灾中迅速升温发生形变塌落，其措施是多种多样的，关键是要根据不同情况采取不同方法。⑶采用钢结构防火涂料保护构件，这种方法具有防火隔热性能好、施工不受钢结构几何形体限制等优点，一般不需要添加辅助设施，且涂层质量轻，还有一定的美观装饰作用，属于现代的先进防火措施。
