分析影响乳胶漆施工消泡的几大因素<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

分析影响乳胶漆施工消泡的几大因素

时间:2011-06-21 09:33:56 来源: 作者:孙慧点击:次

由表2试验数据可知，润湿剂种类和添加量相对罐内消泡效果差别不大，但是对乳胶漆的施工消泡具有较大影响，在苯丙体系亲水的高HLB润湿剂相对比普通的OP类低HLB值的润湿剂更不容易起泡，而在相同HLB值的情况下，特殊低起泡润湿剂具有较好的效果。在添加0.1%量不多的情况下润湿剂对乳胶漆施工起泡性的影响不大。

1.1.3增稠剂的影响

本试验采用前面选好的消泡剂，添加量为打浆前添加E0.2%，调漆阶段添加H0.15%，润湿剂选择HLB值14的低起泡润湿剂添加0.2%。增稠剂为常用的3种增稠剂，中等分子量的羟乙基纤维素HEC增稠剂，能提高中低剪切黏度的疏水改性缔合型碱溶胀的HASE增稠剂和提高中低剪切黏度的聚氨酯HURE增稠剂。考虑到疏水改性缔合型碱溶胀的HASE增稠剂和提高中低剪切黏度的聚氨酯HURE增稠剂对水相增稠不明显，必须有较多的乳液提供缔合点，所以选择了一个PVC为45%的中等PVC苯丙体系基础漆，黏度做到相同的98～100KU，在不同情况:①HEC加0.42%；②HASE加0.7%；③HURE加了0.9%，采用长毛滚筒在一种特别疏松腻子上施工1m2面积，测试破泡时间和板面效果。施工时测试结果如表3。

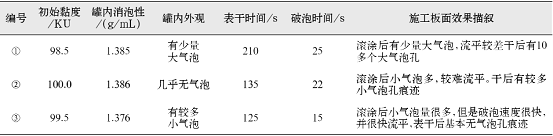

表3增稠剂试验结果

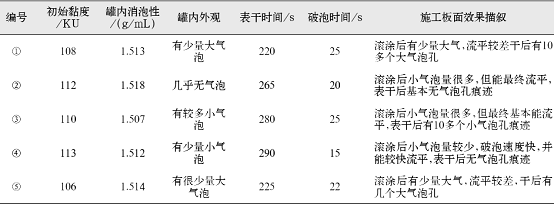

表4乳液试验结果

通过表3可见，采用3种增稠剂做到相同的黏度时，由于它们的增稠效率的区别，添加量有所不同。其中HURE由于对水相增稠不明显，分散时黏度低，带入的气泡较多，所以比重较低。施工时虽然HEC做的大泡多，但是由于HEC保水性好，干燥时间慢，最终的板面效果比HASE的好，加HURE的由于高剪切黏度高，施工中滚筒带起的大气泡少，并且流平最好，最终板面几乎看不到气泡破后留下的痕迹，板面效果最好。由分析可以得出，改善流平性和增强保水性延长干燥时间都有利于施工时最终的消泡效果。

1.1.4乳液的影响

本试验选取目前常用的乳液:①苯丙乳液；②醋丙乳液；③醋叔乳液；④乙烯-醋酸乙烯乳液VAE；⑤纯丙乳液。为了采用前面选好的消泡剂添加量为打浆前添加E0.2%，调漆阶段添加H0.15%，润湿剂选择HLB值14的低起泡润湿剂添加0.2%，为了减少因为增稠效率不同导致黏度偏差太大，全部采用中等黏度羟乙基纤维素。配方还是采用内墙中低档65%PVC（为了试验方便所有乳液的添加量相同，故PVC可能略有偏差），依然采用长毛滚筒在一种特别疏松腻子上施工1m2面积测试破泡时间和板面效果，测试结果如表4。

由试验可以看出相同配方情况下不同乳液的施工时气泡破灭具有较大差别，相对而言含有亲水基团醋酸乙烯单体的共聚物乳液比疏水的丙烯酸共聚乳液具有更好的流平性和破泡速度，其中乙烯-醋酸乙烯乳液（VAE）由于存在较多的乙烯基侧链增加了聚合物分子链之间的距离，降低了高分子之间的相互作用力，降低了气泡产生的几率，气泡产生少，另外以水为内增塑剂加强了保水性，提高了流平性，最终的施工消泡性最好。醋叔乳液虽然具有较好的流平性，但是因为有强疏水的叔碳酸乙烯酯（VeoVa10）单体存在，加强了稳泡性能，因此施工破泡性能比醋丙和VAE差。

1.1.5颜填料的影响

因为颜填料的种类繁多，并且比重、吸油量千差万别，因此很难直接对比评估，但整体来说，吸油量高的填料更稳泡，消泡更难，破泡时间更长；片状和针状填料比球状填料更稳泡，更难消泡；提高PVC增加填料量，减少了自由水的含量也会加快干燥时间，使破泡后泡孔更难流平。

关键词： 分析影响乳胶漆

上一篇：Nissan开发一种新型的iPhone保护套

下一篇：研究多边角零部件防腐蚀水性珠光浸涂漆的制备
