研究氟碳外墙涂料及其配套涂层<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

研究氟碳外墙涂料及其配套涂层

时间:2011-06-15 09:47:33 来源: 作者:小辉点击:次

2.1.1氟碳树脂的选择

氟碳漆的优异性能是由其使用的氟碳树脂所决定的，因此选择氟碳树脂非常重要。将不同厂家的氟碳树脂与HDI缩二脲固化剂分别配漆制板，其性能见表1。

表1

表1可以看出，目前国产的氟碳树脂与日本旭硝子产的氟碳树脂尚有差别，主要体现在光泽、硬度和耐候性上略逊。国内氟碳树脂采用的是烷基乙烯酯路线，日本旭硝子采用的是烷基乙烯醚路线；且国内合成的氟碳树脂分子量分布较宽，分布系数多在30以上，性能不稳定，从而使得氟碳树脂真正的性能没有得到充分发挥。因此还需在树脂结构、分子量分布上改进。

2.1.2氟碳面漆所用流变助剂的选择

用于建筑外墙的氟碳漆几乎都是立面大面积喷涂施工，这就要求面漆要具有很好的流平防流挂性。涂料常用的流变助剂有膨润土、聚酰胺蜡、氢化蓖麻油、气相二氧化硅等。由于氟碳漆具有高极性，不适合使用氢化蓖麻油和气相二氧化硅，因此笔者选用膨润土和聚酰胺胺蜡分别做试验，发现在该体系中聚酰胺蜡更容易达到流平与抗流挂的平衡。

2.1.3氟碳面漆所用溶剂对适用期的影响

试验时，调漆及施工稀释剂均使用同样的混合溶剂。配好漆后置于25℃温控箱中，观察其粘度的上升情况，发现6h后使用1号混合溶剂的粘度少许上升，仍可施工；使用2号混合溶剂的已经很粘稠，无法施工。可见，溶剂的极性对反应速率影响较为明显，夏季气温高时，为保证足够的施工活化期要多使用极性溶剂。

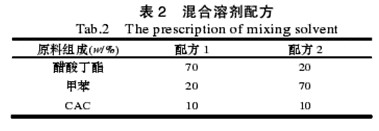

表2

2.2中涂层的选择

由于氟碳面漆施工时可能会漏涂，这就要求中涂层必须具有良好的耐候性。选择低值羟基丙烯酸树脂作为主体树脂比较合适，固化剂为分用HDI缩二脲(N-75)和HDI-三羟预聚体(HL)。检测性能如表3。

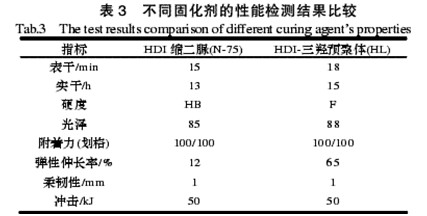

表3

由表3中的弹性伸长率检测数据可以看出，HL与自制丙烯酸树脂配合弹性较好，这样能有效防止由于外墙水泥开裂造成氟碳面漆开裂。

2.3底漆的选择

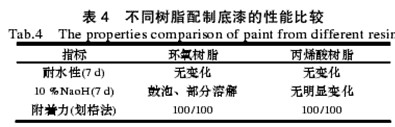

底漆主体树脂一般主要有两种，环氧或者丙烯酸树脂。底漆主要考虑两个指标：附着力和耐碱性。将这两种树脂分别与聚醚-TDI弹性固化剂按NCO:OH=1:1配漆，自干7d，测附着力和耐碱性、耐水性，结果见表4。
