全  站关键词

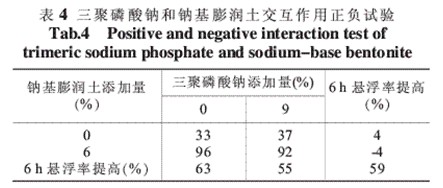

表4


4.1三聚磷酸钠与钠基膨润土

4个样中，白乳胶和CMC的含量相同，分别为1%和0.1%，控制4个样的密度相同（ρ=1.48g/cm3），试验配方及测试结果见表4。

从表4可看出，单独添加9%的三聚磷酸钠对涂料6h悬浮率的影响不大，单独添加6%的钠基膨润土时，涂料6h悬浮率提高了63%，同时加6%的钠基膨润土和9%的三聚磷酸钠使涂料6h悬浮率比单独添加6%的钠基膨润土降低了4%，可以判断三聚磷酸钠和钠基膨润土对涂料6h悬浮率是减弱的交互作用。

4.2三聚磷酸钠和白乳胶

固定4个样的钠基膨润土和CMC含量相同，分别为4%，0.1%，控制4个样的密度相同（ρ=1.54g/cm3），实验配方及测试结果见表5。

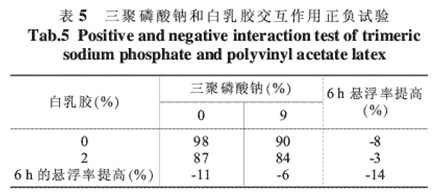

表5


从表5可看出，同时添加2%的白乳胶和9%的三聚磷酸钠时，涂料6h悬浮率是84%，比单独添加2%的白乳胶或7%的三聚磷酸钠时的都要低，可以肯定同时添加2%的白乳胶和7%的三聚磷酸钠对涂料6h的悬浮率是减弱的交互作用。

4.3钠基膨润土和CMC

固定4个样的三聚磷酸钠和白乳胶的含量相同，分别为5%和1%，控制4个样的密度相同（ρ=1.46g/cm3）。实验配方及测试结果如表6。

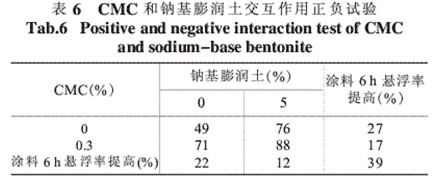

表6


从表6可知，同时添加0.3%CMC和5%钠基膨润土时，涂料6h悬浮率为88%，比单独添加0.3%的CMC或单独添加5%的钠基膨润土时的悬浮率分别高出17%和12%，可以判断同时添加0.3%的CMC和5%的钠基膨润土对涂料6h的悬浮率是加强的交互作用。

5·结论

（1）白乳胶显著提高涂料的粘度，但是降低涂料的悬浮率；钠基膨润土和CMC提高涂料的悬浮率和粘度；三聚磷酸钠既降低涂料的悬浮率，又降低其粘度。

（2）从这4种助剂对涂料的悬浮率和粘度的影响规律看，涂料的悬浮率和粘度之间没有对应的关系。

（3）三聚磷酸钠和钠基膨润土、三聚磷酸钠和白乳胶、钠基膨润土和CMC之间对涂料悬浮率有交互作用，而对其粘度无交互作用。

（4）考察涂料6h悬浮率时，CMC和钠基膨润土之间是加强的交互作用，三聚磷酸钠和钠基膨润土、三聚磷酸钠和白乳胶之间是减弱的交互作用。
