助剂对水基铸造涂料悬浮率和粘度的影响<<涂料技术<<涂料频道<<艺术涂料网

涂料技术

助剂对水基铸造涂料悬浮率和粘度的影响

时间:2011-06-13 10:43:46 来源: 作者:小辉点击:次

由图3(a)可知，CMC加入量0.1%，6h悬浮率是下降的，24h悬浮率无变化；CMC加入量0.3%，钠基膨润土加入量从3%增加到5%，6h悬浮率是上升的，24h悬浮率也是上升的。还可以看到，不管是两条6h悬浮率曲线还是两条24h悬浮率的曲线，都有很明显的相交的趋势，故认为钠基膨润土与CMC对悬浮率有交互作用。从图3（b）可看出，CMC加入量0.1%或0.3%，钠基膨润土加入量从3%增加到5%，涂料粘度均略有上升，故CMC与钠基膨润土对粘度无交互作用。

3.4三聚磷酸钠与CMC的交互作用

三聚磷酸钠的含量分别取3%、7%，CMC的含量分别取0.1%、0.3%,钠基膨润土含量固定为4%，白乳胶含量固定为1%。控制该组涂料4个样的密度在ρ=1.45g/cm3。三聚磷酸钠与CMC交互作用趋势见图4。

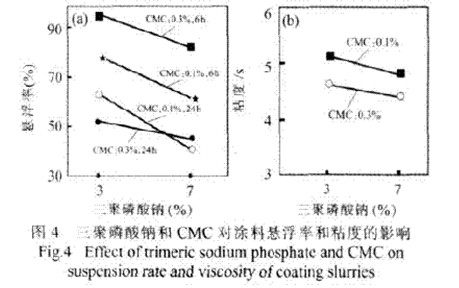

图4

由图4(a)可知，CMC加入量0.1%或0.3%，三聚磷酸钠从3%增加到7%，6h悬浮率是下降的，24h悬浮率也是下降的；可以看到6h的曲线几乎平行，24h的曲线虽然相交，但两者的变化趋势是相同的，交点可能是由试验误差引起。故三聚磷酸钠与CMC对悬浮率无交互作用。

从图4(b)中可看出，CMC加入量0.1%或0.3%，三聚磷酸钠加入量从3%增加到7%，涂料粘度均略有下降，故可以判断三聚磷酸钠与CMC对粘度无交互作用。

3.5膨润土与白乳胶的交互作用

钠基膨润土的含量分别取3%、6%，白乳胶的含量分别取1%、3%,CMC的含量固定为0.1%，三聚磷酸钠的含量固定为4%。控制该组涂料4个样的密度在ρ=1.45g/cm3。膨润土与白乳胶交互作用趋势见图5。

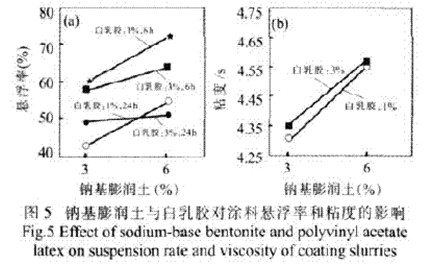

图5

由图5(a)可知，白乳胶加入量1%或3%，钠基膨润土从3%增加到6%，6h、24h悬浮率均呈上升趋势，故可判断钠基膨润土与白乳胶对悬浮率无交互作用。

从图5(b)中可看出，白乳胶加入量1%或3%，钠基膨润土加入量从3%增加到6%，涂料粘度均有提高，可以认为钠基膨润土与白乳胶对粘度无交互作用。

3.6CMC与白乳胶的交互作用

CMC的含量分别取0.1%、0.3%，白乳胶的含量分别取1%、3%,三聚磷酸钠的含量固定为4%，钠基膨润土的含量固定为3%。控制该组涂料4个样的密度在ρ=1.50g/cm3。CMC与白乳胶交互作用趋势见图6。

图6

从图6可看出，白乳胶加入量1%或3%，CMC加入量从0.1%增加到0.3%，涂料6h、24h悬浮率均呈上升趋势，粘度也呈上升趋势，并且两条线几乎重合。故CMC与白乳胶对悬浮率和粘度无交互作用。

4·助剂交互作用正负试验

为了考察三聚磷酸钠和钠基膨润土，三聚磷酸钠和白乳胶，钠基膨润土和CMC之间交互作用对悬浮率是加强的作用还是减弱的作用，又进行了以下实验。

关键词： 助剂水基铸造

上一篇：Nissan开发一种新型的iPhone保护套

下一篇：纳米浆料对水性防腐隔热涂料性能影响的研究
